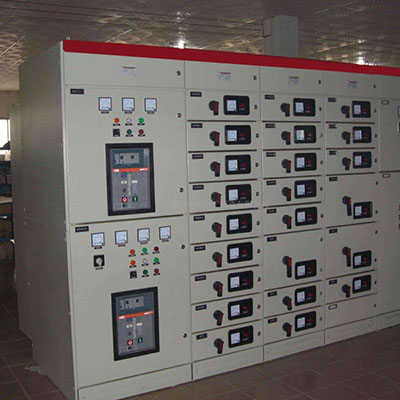

MNS型低压抽出式开关柜使用说明书

一、概述

MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜(以下简称装置)。本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等矿企业和住宅小区，高层建筑等场所，作为交流50~60HZ、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要。

装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产吕具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。

本装置符合IEC439、VDE660第5部分和251.1-2005《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。

二、正常使用环境条件

周围空调温度不高于 40℃，不低于-5℃，并且24H内其平均温度不高于 35℃;

大气条件:空气清洁，相对湿度在最高温度为 40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如 20℃时为90%，但为考虑到温度变化，有可能会偶然地产生适度的遗漏;

海拔高度不超过200m;

本装置适应于以下温度的运输和储存过程;-25℃至 5℃的范围之间，在短时间内(不超过24H)可达到 70℃，在这些极限温度下装置不应遭受到任何不可恢复的损伤，而且在正常的条件下应能正常工作。

三、产品特点

设计紧凑:以较小的空间容纳较多的功能单元;

结构通用性强，组装灵活:采用25MM模数设计，方便柜柜内空调分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求;

采用标准模块设计:分别可组成保护、转换、控制、调节、测定、指标等标准单元，用户可根据需要任意选用组装。以200余种组装件可以组成不同方案的框架结构和抽屉单元。

安全性:采用高强度燃型工程塑料组件，有效加强防护安全性能;

技术性能高:主要参数达到国际技术水平;

压缩场地:三化程度高，可大大压缩储存和运输预制件的场地，能充分利用配电室空间;

装配方便:不需要特殊复杂工具。

四、开关柜类型

受电、母联柜

动力配电中心柜(PC)

采用MT、E、CW1、RMV1系列等断路器

电动机控制中民柜(MCC)

由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关功率因数自动补偿柜。

五、柜体结构

开关柜柜体框架结构4000A(包括4000A)以下是由C型(KB型)型材装配组成，5000A是由KF型材装配组成。型材的安装孔是以E=25MM为模数的钢板弯制而成。全部柜架及内层隔板都作镀锌钝化处理。四周门板、侧权则作静电粉末涂覆。

六、柜体的分区设计

动力配电中心柜(PC)

(PC)柜内割分成四个隔室;

母线隔室:在柜的上部或后部

功能单元隔室:在柜前中部

电缆隔室:在柜后下部或柜前右部

控制回路隔室:在柜前上部

分隔措施:

电缆隔室与功能单元之间用钢板分隔

控制回路隔室与功能单元隔室之间用钢板分隔

主电路与辅助电路之间设计成分隔结构、仪表、信号灯和按钮等组成的辅助电路单元，均安装于仪表板上。

抽出式MCC柜内分成三个隔室，即柜体上部或后部的母线隔室、柜体前部的功能单元隔室、柜体后部或柜前右部的电缆隔室。母线隔室与功能单元隔室之间用阻燃型发泡塑料制成的功能板分隔。

MCC(电动机控制中心)的抽屉分为以下5种(均为外形尺寸);

8E/4:高200*宽150*厚400MM

8E/2:高200*宽300*厚400MM

8E/:高200*宽600*厚400MM

16SE:高400*宽600*厚400MM

24E:高600*宽600*厚400MM

七、母线系统

开关柜可配置二组主母线，安装在开关柜的后部母线室，二组母线可分别安装在柜后上部或下部。根据进线需要，上下二组母线可分别采用不同或相同截面的材料，二者既可单独供电，也可并联供电，也可用作后备电源。

配电母线(垂直母线)组装在阻燃型塑料功能板中，既可防止电弧引起的放电，又能防止人体接触，该结构通过特殊联接件与主母线联接。

支持三相和三相五线供电，中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中，N线与PE线之间如果用绝缘子相隔，则N线与PE线分别使用，二者之间如果用绝缘子相隔，则N线与PE线分别使用，二者之间如用导体短接，即成PEN线。

八、保护接地系统

装置的保护电路由单独装设并贯穿于整个排列长度的PEN线(或PE N线)和可导电的结构件二部分组成。框架结构件全部采用自攻螺钉连接，具有较高的接地可靠性。

装置中金属结构件，除外表的门和封板外，其余都经过镀锌处理，在结构件的连接处，都经过精心设计，使其通过一定的短路电流。

九、抽屉的电气及机械联锁

抽屉单元有可靠的机械联锁装置，通过操作手柄控制，具有明显的准备合同、试验、抽出和隔离等位置。

为加强安全防范，操作手柄定位后可加上挂锁，最多可加三把锁。

抽屉单元到位后必须严格按照操作开关功能及其位置动作，强行操作易损坏结构件，请用户使用时注意。

十、安装、使用、维修

1、当装置运抵目的地后，首先应检查包装箱是否完整，若装置不立即安装，应存放在干燥清洁之处。

2、装置推荐为离墙安装，也可以靠墙安装。安装基础平面要求平整，基础槽钢的水平误差为不大于1/1000，总长偏差不大于3mm。

3、所有导电部分的螺栓固定方式推荐使用8.8级和张紧垫圈。

4、MCC方案附件供应二种规格的电缆头护套，和一定数量的二次回路用铜接头(为适应铜接头的冷压接，二次电缆推荐使用多芯软线)。

5、接好电缆后，装置低部应封闭，以防止小动物爬入柜内造成短路事故。

6、装置在安装或调整后，在投入运行前，需进行下列各项检查和试验:

a、检查装置内安装的电器设备和控制接线是滞符合工厂的图纸要求。

b、手动操作各种开关，应操动灵活，无异常和卡滞现象。

c、检查机械联锁机构，电气联锁装置的动作是否正确可靠，应符合系统要求。

d、检查主电路和控制回路的绝缘电阻是否符合规定要求。
