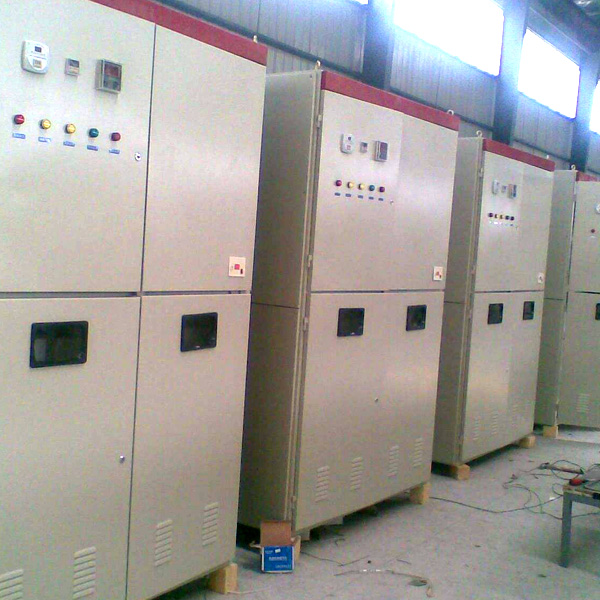

高压笼型电动机液态起动柜主要由柜体、电气室、电液箱和传动机构四部份组成，下面分别介绍各部分的功能：

（1）柜体

由角钢和金属薄板焊接而成，柜体内预留有工作接地和接地母线，为保证柜体接地良好，应妥善与保护接地连接牢固；柜内应保持清洁、干净，其一次进出线均采用高压电缆连接下进下出。

（2）电气室

电气室内安装有各种用于在主机起动过程中参与控制保护的低压电气元件、PIC等，门是安装有操作开关、信号灯等，室的下部安装的是二次外接端子排，电气室的电源为AC380V，15A（三相四线）及±KM即可。

（3）电液箱

电液箱在柜内下部，箱内安装有液体电阻的动、定极板，在主机起动过程中正是通过控制改变他们之间的间距来实现软起动的，在停机断电的情况下经常观察液位高低，液面过低请注入清水（自来水）。电液箱是本装置的核心之一，只有在箱体完好、状态（包括液温、液位）输出正常、动定极板位置适宜，本柜才能输出允许起动信号，主机才能完成起动合闸，关于允许起动信号所包含的全部条件将在使用及维护中进行介绍。

（4）传动机构

传动机构在柜内上部，主要作用是由传动机电机带动极板运动以改变电阻的大小来实现软起动，应定期（每月）进行检测、维护，以保证机构运转灵活。

电阻的大小对应有四个特征位置，分别有四个位置开关，分别是初限位、初限位保护、末限位、末限位保护，其中初、末限位间的间距，是本液态液阻起动装置的有效控制行程，在初限位处电阻，末限位处电阻***小（接近为0），初、末限位保护是控制传动机构的活动空间，它们动作时均有报警输出，但只作为警示信号，不要求主要停车检修。报警信号的消除可通过操作电气室门上的手动试车、手动复位按钮使机构脱离报警位即可。初限位保护位置开关是初限位位置开关的后备，作用是控制传动机构上升（复位）时的准确停车，同样，末限位保护位置开关是末限位位置开关的后备，作用是控制传动机构下降时的准备停车。

在脱机运行时，传动机构应自动复位到初限位处，主机起动前，根据起动需要的阻值，传动机构使动极板移动到合适位置或初限位处允许起动，起动过程中，传动机构按预定的程序下移（减小阻值），起动完成液阻切除后，极板自动复位到初限位处为下次起动作好准备。传动机构中的拖动电机过载一般只作为警示信号。
