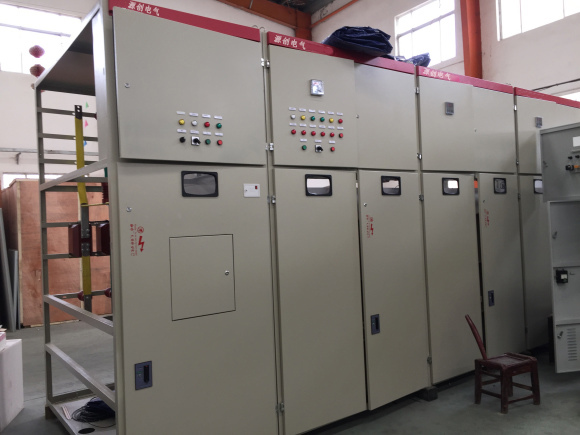

高压电机启动用水阻软启动柜原理

高压电机启动用水阻软启动柜原理

        高压电机分为高压绕线电机和鼠笼式电机，特别是水泥、建材、钢厂及工矿企业等使用非常多，负载多为风机、水泵、球磨机、粉磨机、辊轧机、破碎机等电机属于大功率电机，针对这些大功率电机，目前国内市场比较主流的配套电气设备首选湖北正涵：一台高压电机控制柜，一台高压水电阻起动柜及一台无功补偿柜；此类成套设备价格便宜性能稳定，技术成熟，可使用十几年，几乎不需要维修。

     一、水阻柜知识

      水阻，顾名思义，即水电阻（又被称为液阻柜）。此技术最早发源于日本，在1985年上半年被引进到中国，在当今大容量电机上得到广泛的应用，现阶段比较适合中国的国情。由于电动机直接起动时，起动电流会达到电机额定电流的7~8倍，一般上一级变压器的容量都承受不了，特别是大功率的电机，必须加装起动设备，否则会造成变压器局部下跳闸。

    早先的起动设备，主要有：电阻器起动和频敏起动等。电阻器起动通过切换电阻的数量，改变串入电机的电阻，由于切换电阻属于有级调速，所以    切换瞬间冲击较大。频敏起动据说是谐波成分比较大。

    随着技术的逐步进步，后期发展的水阻起动，由于属于无级调节，所以起动过程较平滑，切换无冲击电流等等优点。

    二、水阻柜工作原理

    在被控绕线电动机的转子回路中串入特殊配置的电解液作为电阻，并通过调整电解液的浓度及改变两极板间的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机在获得最大起动转矩及最小起动电流的情况下均匀升速，起动结束，电气开关短接转子回路。

    全国的大半水阻柜是在湖北襄樊生产，其中襄阳源创电气产品质量好，本公司产品深受广大人民群众的好评与依赖，欢迎大家前来业务洽谈。
