定制高压电机软启动柜 YHGQ高压固态软启动柜 稳定耐用

定制高压电机软启动柜 YHGQ高压固态软启动柜 稳定耐用！

产品概述

   YHGQ高压固态软启动装置，采用计算机技术和电力电子技术相结合，应用在中高压电动机起动过程中，主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用高质量串联用晶闸管，无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、起动峰值过流等故障保护功能，使用它能有效地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。

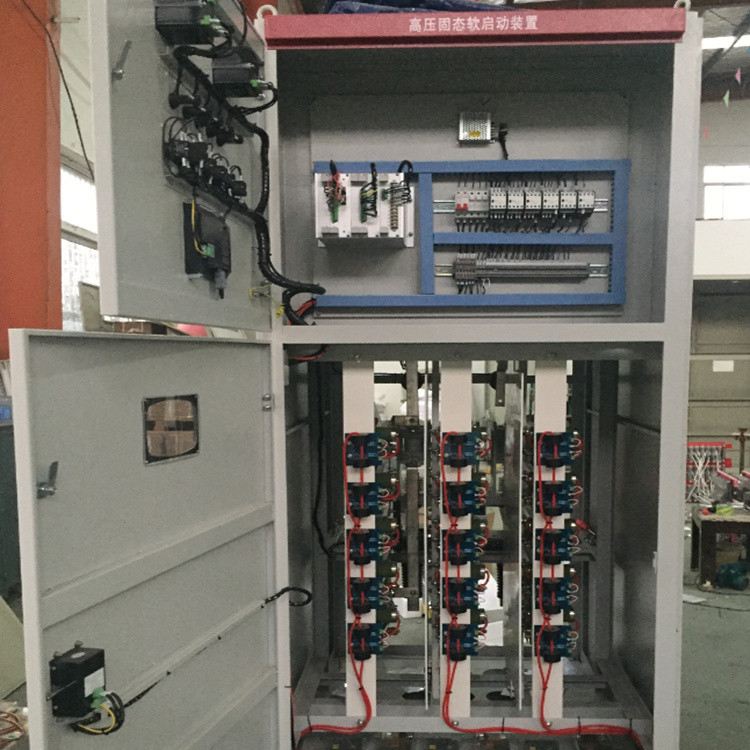

产品结构

标准的YHGQ产品主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。

可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同。

控硅保护部件：主要包括由 RC 网络组成的过电压吸收网络、由均压单元组成的均压保护网络。

光纤触发部件：采用强触发脉冲电路，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。

真空开关部件：在起动完成后，三相真空旁路接触器自动吸合，电动机投入电网运行。

信号采集与保护部件：通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。

系统控制与显示部件：32位ARM核微控制器执行中心控制、LCD液晶\触摸屏显示，可显示三相电压、电流，故障信息、运行状态等。
