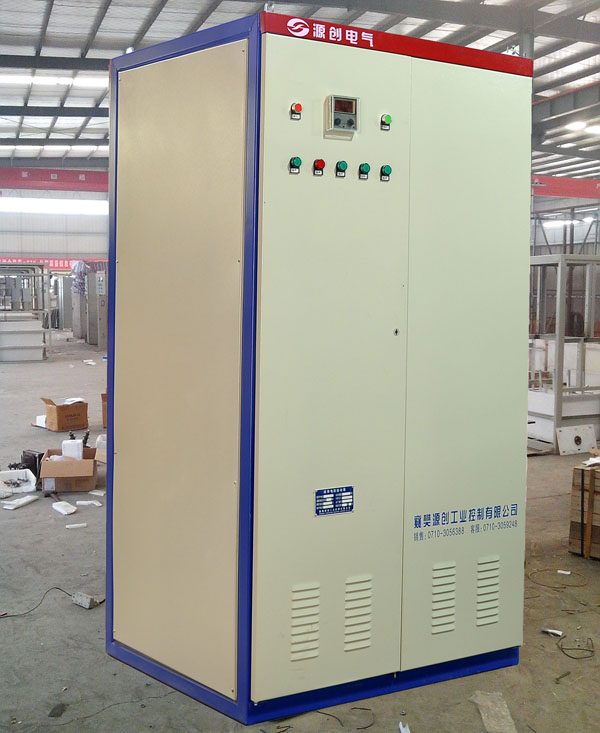

水阻柜工作原理_水阻柜工作原理图_水阻柜接线图

水阻柜主要适用于400V、3KV、6KV、10KV各个电压等级，功率范围从100KW-30000KW绕线式交流异步电动机和低压鼠笼式交流异步电动机的平滑软起动,与频敏电阻、变频器、电抗器等其它起动方式相比，具有起动功率因数高（因是阻性负载）、造价低、维护简单等特点，最低可将电机启动电流限制在额定电流的1.3倍，有效减小电机启动对电网的冲击，因而在近年来广泛受到用户的亲赖。

水阻柜工作原理_水阻柜工作原理图_水阻柜接线图

水阻柜也称水阻启动柜、水电阻软启动柜、液阻柜、液阻软启动柜等

水阻柜原理

根据电机学理论我们知道：对于绕线式异步电动机来说，当电网电压及频率不变时，在绕线式电动机转子回路串入适当的电阻，一方面可以减小起动电流，另一方面又可以增加起动转矩，由此可见我们若能让串入转子回路中电阻。

随电动机转速增加而相应减小，那么我们就能在起动过程中始终使电动机获得较大起动转矩及更小起动电流。

水阻柜就是利用这一原理，在被控绕线电动机的转子回路中串入特殊配制的电解液作为电阻，并通过调整电解液的浓度及改变两极板的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机获得更大起动转矩及更小起动电流，进而平稳起动。
