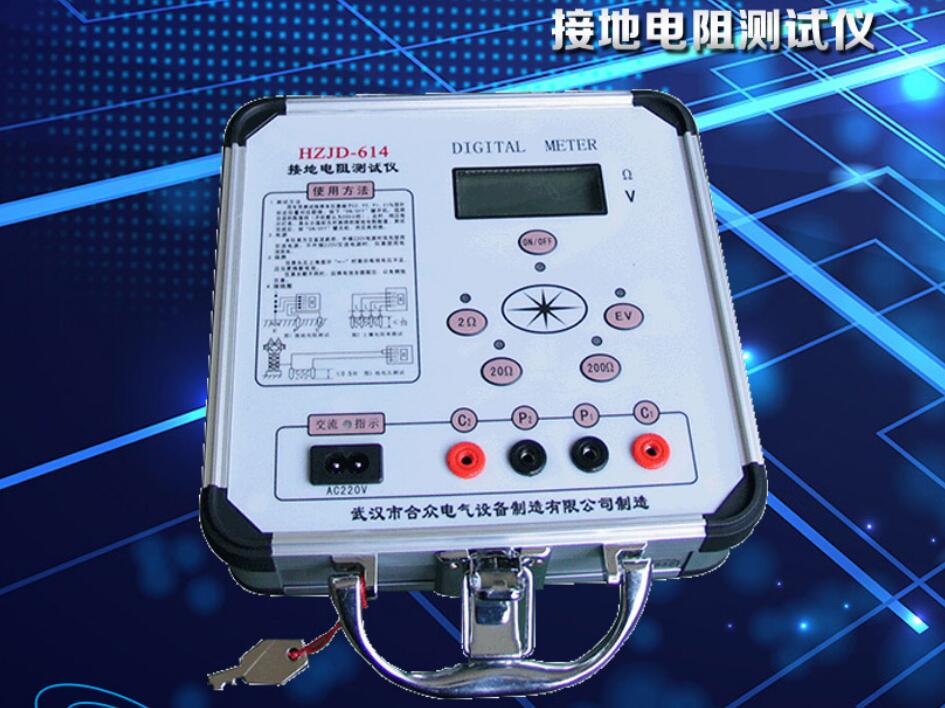

接地电阻测试仪试验测量解决方案

接地电阻测试仪适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量底电阻的导体阻值，本表还可测量土壤电阻率及地电压。

  接地电阻测试仪工作原理，驰宇电力接地电阻测试仪。

  工作原理为由几内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关可得到三个不同的量限：0-2Q、0-20Q、0-200Ω。

  接地电阻测试仪测量事项及维护保养

  1、测量保护接地电阻时，一定要断开电气设备与电源连接点。在测量小于1Q的接地电阻时，应分别用专用导线连在接地体上，C2在外侧P2在内侧。

  2、测量接地电阻时最好反复在不同的方向测量3-4次，取其平均值。

  3、测量大型接地网接地电阻时，不能按一般接线方式测量，可参照电流表、电压表测量法中的规定选定埋插点。

  4、若测试回路不通或超量程时，表头显示“1”，说明溢出，应检查测试回路是否连接好或是否超量程。

  5、接地电阻测试仪当电池电压低于7.2V时，表头显示欠压符号“”，表示电池电压不足，此时应插上电源线由交流供电或打开仪器后盖板更换干电池。

  6、如果使用可充电池时，可直接插上电源线利用本机充电，充电时间一般不低于8小时。
