SF6气体检漏仪充气式变压器试验

电力变压器的试验项目，应包括下列内容：

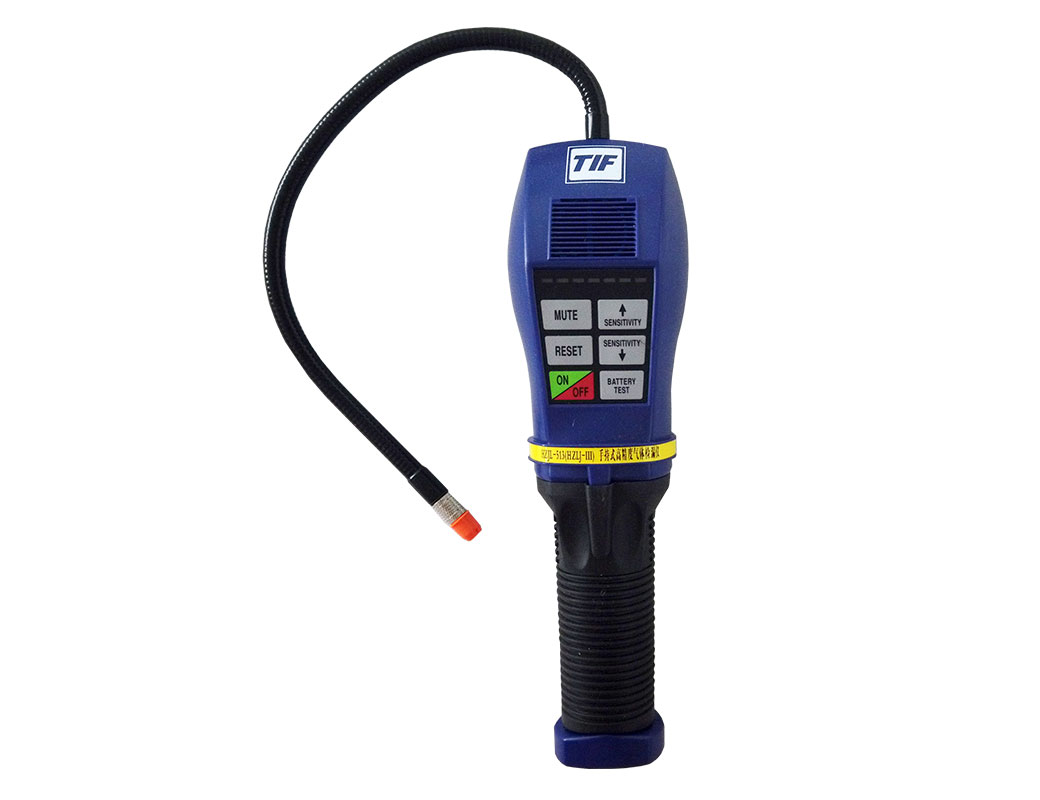

  1、绝缘油试验或SF6气体试验：SF6气体检漏仪

  2、测量绕组连网套管的直流电阻：

  3、检查所有分按头的电压比：

  4、检查变压器的三相接线组别和单相变压器引出线的极性;

  5、测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心(有外引接地线的)绝缘电阻：

  6、非纯瓷套管的试验：

  7、有载调压切换装置的检查和试验：

  8、测盘绕组连同套管的绝缘电阻、吸收比成极化指数;

  9、测量绕组连同套管的介质损耗角正切值tan6；

  10、测量绕维连同套管的直流泄漏电流：

  11、变压器绕组变形试验：

  12、绕组连同套管的交流耐压试验：

  13、绕组连同套管的长时感应电压试验带局部放电试验：

  14、额定电压下的冲击合闸试验：

  15、检查相位：

  16、测量噪音。

  注：除条文内规定的原因外，各类变压器试验项目应按下列规定进行：

  1、容量为1600kVA及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行：

  2、干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行：

  3、变流、整流变压器的试验，可按本条的第1、2、3、4、5、7、8、12、14、15款的规定进行：

  4、电炉变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行：

  5、穿芯式电流互感器、电容型套管应分别按本标准第9章互感器、第 16章的试验项目进行试验。

  6、分体运输、现场组装的变压器应由订货方见证所有出厂试验项目，现场试验按本标准执行。

  油漫式变压器中绝缘油及SF6气体绝缘变压器SF6气体的试验，应符合下列规定：驰宇电力SF6气体检漏仪。

  1、绝缘油的试验类别应符合本标准中表20.0.2的规定：试验项目及标准应符合本标准中表20.0.1的规定。

  2、油中溶解气体的色谱分析，应符合下述规定：电压等级在66kV及以上的变压器，应在注油静置后、耐压和局部放电试验24h 后、冲击合闸及额定电压下运行24h后，各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析。试验应按《变压器油中溶解气体分析和判断导则》GB/T 7252 进行。各次测得的氢、乙炔、总烃含量，应无明显差别。新装变压器油中H2与类气体含量(L/L)任一项不宜超过下列数值：总烃：20，H2：10，C2H2：0，

  3、油中微量水分的测量，应符合下述规定：变压器油中的微量水分含量，对电压等级为110kV 的， 不应大于20mg/L：220kV 的，不应大于15mg/L： 330-500kV 的，不应大于10mg/L。

  4、油中含气量的测量，应符合下述规定：电压等级为330 ~500kV的变压器，按照规定时间静置后取样测量油中的含气量，其值不应大于1%(体积分数)。

  5、对SF6气体绝缘的变压器应进行SF6气体含水量检验及检漏：SF6气体含水量(20℃的体积分数)一般不大于250pL/L。使用SF6气体检漏仪试验变压器应无明显泄漏点。
