工频耐压试验装置预防性试验规程

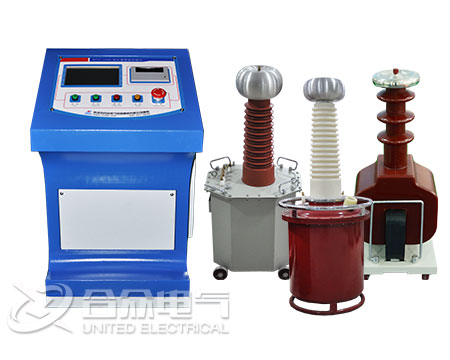

交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续定的时间(一般为1min)。交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。驰宇电力工频耐压试验装置。

但是，交流耐压试验也有缺点，它是一种破坏性的试验，同时，在试验电压下会引起绝缘内部的累积效应。因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值是不同的，在我国《电力设备预防性试验规程》中已作了有关的规定。

交流耐压试验可以分为下列几种：

(1)交流工频耐压试验。

(2)0.1HZ试验。

(3)冲击波耐压试验。

(4)倍频感应电压试验和操作波试验。

(5)局部放电试验。

耐压试验的目的

考核电气设备是否具备规程规定的绝缘裕度。

交流耐压试验的分类

1、工频耐压试验

适用于一般设备的主绝缘耐压试验以及开关设备的断口耐压试验。利用外部升压设备产生高压试验电压对被试设备进行耐压试验。

对于具有绕组的设备，例如电力变压器和电压互感器，工频耐压试验只能考核绕组对地或互相绝缘的各个绕组之间的绝缘强度，而不能考核绕组匝层间以及各个绕组在运行中存在电位差的不同部位之间的绝缘强度。

2、感应耐压试验

为了考核电力变压器和电压互感器绕组的匝间、层间、段间绝缘(统称纵绝缘)和绕组相间绝缘必须采用感应耐压试验。利用设备本身电磁感应产生高电压对自身进行耐压试验。

试验电源频率f100Hz，通常采用100HZ或150Hz，也有采用250Hz，但不宜高于400Hz， 采用150Hz作感应耐压试验时，耐压时间为40S。

工频耐压试验时的“容升”现象

定义：所谓“容升”现象，是指工频耐压试验时，施加在试品上实际试验电压要大于由试验变压器低压侧电压乘以变压器变比所得的电压。

产生原因： U>KU，

试验时的容性电流流经试验变压器一、二次组时在漏抗上的压降所致。试验电流越大，“容升”越大，在同样的试验电流时，有如下关系：

(1)试验电流L数值愈大，“容升”数值愈大

(1)试验变压器阻抗电压愈大，“容升”数值愈大(2)试验变压器额定电压比愈大，“容升”数值愈大(3)试验变压器的额定容量愈小，“容升”数值愈大。

工频耐压试验时试验电压的测量方法

高压侧测量

(1)采用电容分压器或电阻分压器配低压电压表;(2)高压电压互感器配低压电压表;

(3)静电电压表;

低压侧测量

(1)在高压侧接测量球隙比对校正低压侧电压表;

(2)通过试验变压器的测量绕组配低压电压表测量电压。
