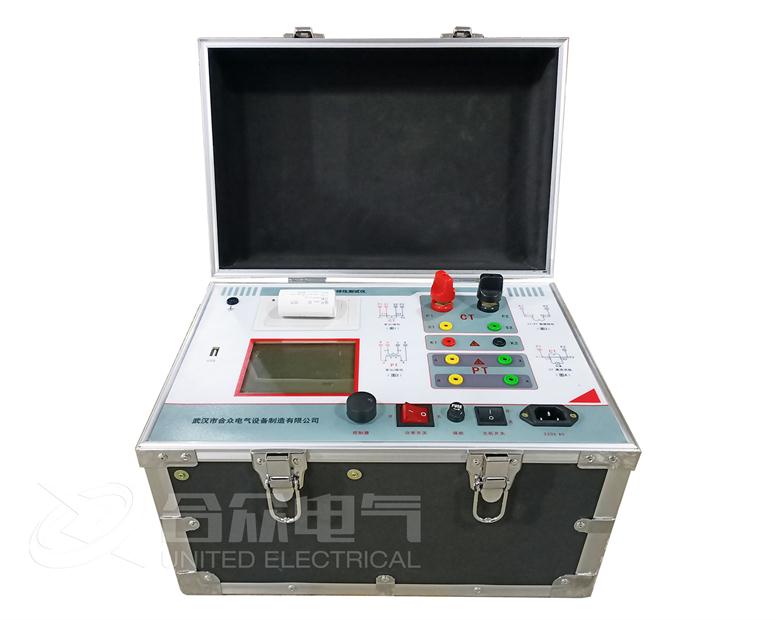

互感器特性综合测试仪CT测试模块操作

互感器特性综合测试仪CT测试模块，进行电流互感器励磁特性、变比、极性、负荷、直阻、一次通流、角差、比差、交流耐压测试时，请移动光标至CT，并选择相应测试选项。

CT励磁(伏安)特性测试

在武汉市合众电气互感器特性综合测试仪CT主界面中，选择“励磁”选项后，即进入测试界面、参数设置：

励磁电流：设置范围(0-20A)为仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。

励磁电压：设置范围(0-2500V)为互感器特性综合测试仪输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。

CT试验步骤：

接线图见互感器特性综合测试仪CT试验接线图，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2(互感器的所有端子的连线都应断开)。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。

试验时，光标在“停止”选项上，并不停闪烁，互感器特性综合测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。注意：界面中，“校准”功能主要用于检测仪器自身励磁特性试验的电压值、电流值的误差，检测方法见互感器特性综合测试仪说明书附录一。

伏安特性(励磁)测试结果操作说明

试验结束后，屏幕显示出伏安特性测试曲线。该界面上各操作功能如下：

打 印：控制器选择“打印”后，先后打印伏安特性(励磁)曲线、数据，

方便用户做报告用，同时减少更换打印纸的频率，节省时间，提高效率。励磁数据：将光标移动至“励磁数据”选项选定，屏幕上将显示伏安(励磁)特性试验的测试数据列表。按下“返回”即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。当页面翻转不动时，则已到达最后一页。
