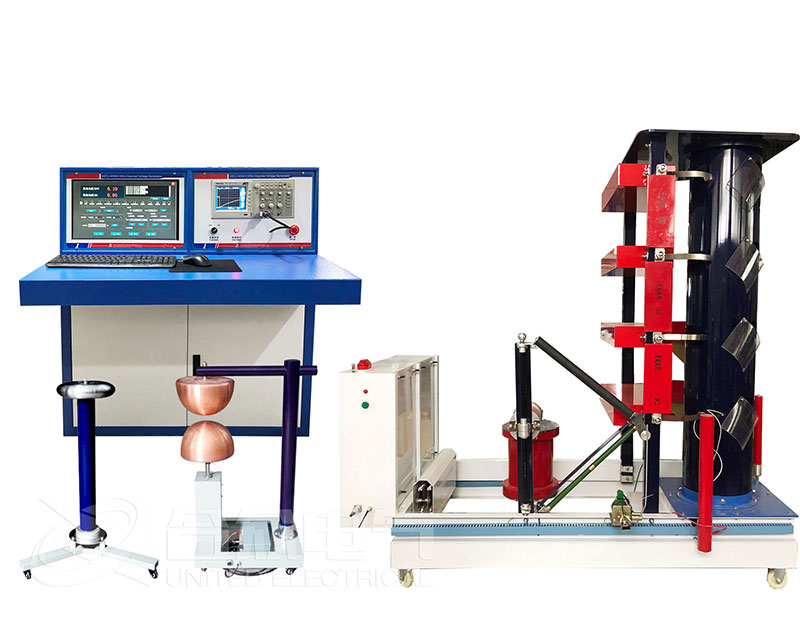

冲击电压发生器输出波形技术要求

冲击电压发生器的绝缘件和电阻应满足绝缘距离的要求。冲击电压发生器全套设备在其额定电压下充放电3次后，应达到以下要求：

a)所有绝缘件发热正常，应无泄漏、无闪络自放电现象；

b)所有充电保护电阻发热正常，电阻阻值无明显变化；

c)雷电波和操作波波头电阻、波尾电阻应无沿面闪络现象，电阻阻值无明显的变化。

装置应配备不同阻值的波头电阻和波尾电阻，以满足产生不同波形的需要，其种类和数量由供需双方商定。

驰宇电力冲击电压发生器输出电压波形

雷电冲击电压波形

标准雷电冲击电压输出电压波形应符合GB/T16927.1的规定：

a)波前时间1.2us，允许偏差士30%；

b)半峰值时间50us，允许偏差士20%；

c)峰值允许偏差±3%。

标准雷电冲击截波波形

标准雷电冲击截波波形应特合GB/T16927.1的规定：

a)截断时间：2pus~5ps；

b)过零系数约25%。

操作冲击电压输出波形

标准操作冲击电压输出波形应符合GB/T16927.1的规定：

a)波前时间250us，允许偏差±20%；

b)半峰值时间2500us，允许偏差±60%；

c)峰值允许偏差：±3%。
