大电流发生器不同电压输入使用方法

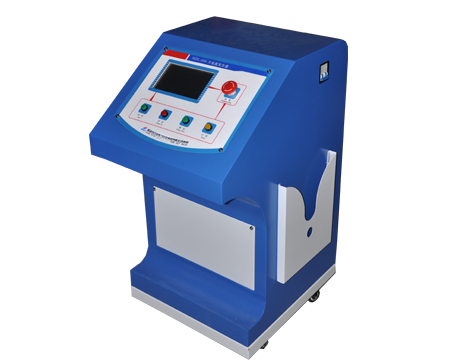

大电流发生器输入的AC380V/220V电压经交流接触器控制，输入到调压器初级，经调压器调节电压可在0~250V之间变化(空载调压请勿超过250V)，再经过升流器升流输出0~3KA大电流供试验之用。为方便监视及读数，发生器设有跳合闸指示、输出电流表及时间测量用毫秒计。

在大电流发生器设备的右边上部有三个电源输入接线柱(二红一黑)，上面一个为共用地，从上到下依次为*、220V、380V输入接线柱(为便于叙述我们分别用1、2、3来标记)，当使用380V电源时用1、3二个接线柱接入电源，当使用220V电源时用1、2二个接线柱接入电源(注意：电源切勿接错)。

驰宇电力大电流发生器接好电源后(先断开负载)绿色指示灯(既用于电源指示又用于跳闸指示)应亮，按下合闸按钮应能听见继电器合闸声，合闸指示红灯亮(否则请检查电源是否接对、接好，电源是否正常)，若正常先把调压器复位，然后按下分断按钮指示红灯应灭绿灯应亮(表示已断开升流部分)，把试验线或负载接在设备的左边大电流输出端子上，再次按下合闸按钮，调节调压器至所需电流即可。

为了满足不同阻抗的要求，大电流发生器设计了两组输入(380V/220V)，平时可用容易得到的常用电源220V，当阻抗较大电流升不上去时可用380V电源输入(注：如面板电源输入部分有120V电源输入接线柱，是专门用于矿下电源输入使用的，定货时如无120V电源需求该接线柱是悬空的)。电秒表的使用：电秒表位于面板左上角电源可可控，在左部有“停、启、上”三个插座，“启、上”用于启表，“停、上”用于停表。

启表即可内部信号启动也可外部信号启动，内部信号启动时启表端在设备内部已连接好，在加电的同时就能启表。外部信号启动时，把外部启表信号联结至“启、上”端子上，先按一下复位键，当外部信号到来时就能启动电秒表。

为保护秒表，保证精度及灵敏度，原则上不允许在“启、停、上”之间施加带电启表或停表信号，如非得一在“启、停、上”之间施加的电压信号是相对“上”不大于250V的直流正电压，否则会损坏仪表。
