冲击电压发生器直流充电电源结构说明

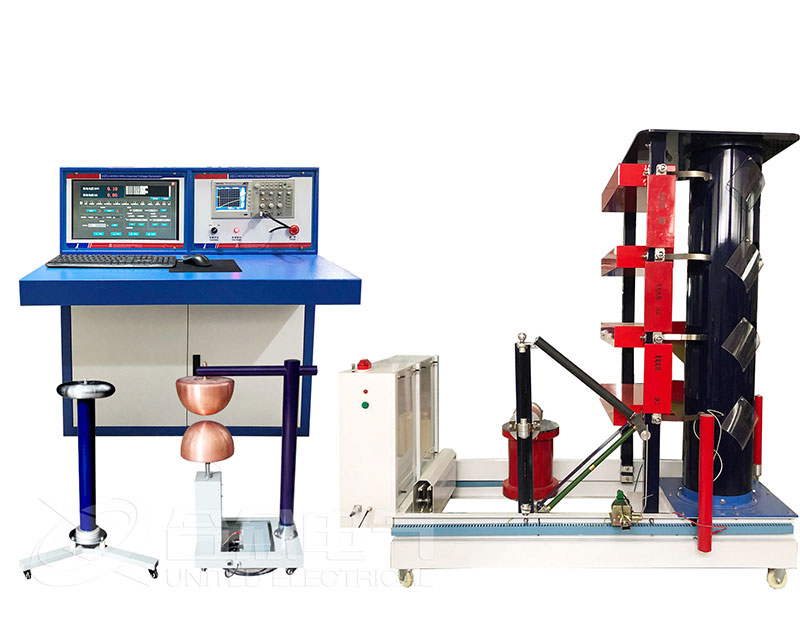

  冲击电压发生器本体设计采用四根绝缘立柱支撑结构。在发生器的每级将4根立柱联结可靠，并互相间组成一四方形框架。为了方便操作，在发生器内每隔三级安装了一个操作平台。

  在操作平台附近装有一个绝缘梯，由于平台的活动部分是可以折叠的，因此，沿着绝缘梯可以在发生器内安全地从底部攀登到部。这种有着金属外壳和陶瓷套管的冲击电容是充油的，即使在额定工况下连续操作，它们也有足够的使用寿命。

  冲击电压发生器上采用了一个绝缘筒用来安装所有的点火球隙。该绝缘筒将所有球隙封闭起来，并在绝缘筒底部安装了一个鼓风电机向筒内吹入过滤的空气，其内部产生的空气压力能够阻止灰尘进入绝缘筒内，避免球隙异常放电。同时，绝缘筒也能隔离点火球隙放电产生的噪音。绝缘筒在每级都开有观察孔并用有机玻璃封闭，通过该观察孔可以观察球隙的放电状况并调整所有的球隙距离。

  武汉市合众电气冲击电压发生器上使用的所有的电阻都是拔插式的线绕电阻。雷电波的调波电阻采用无感绕制，具有很小的电感。波头电阻和波尾电阻安装在发生器的两柱之间。充电电阻则安装在点火绝缘筒的两侧。不使用的波头电阻和波尾电阻可放在冲击电容旁边的搁架内。这些电阻很容易在平台上取到。http://www.hzdq.com/index.php/index-view-aid-2061.html。

  直流充电电源(由高压变压器，高压硅堆构成)的两个套管输出正负对称的直流充电电压给发生器。高压硅堆安装在直流充电电源内部，通过顶部的电机机构可改变高压硅堆的方向，。充电电阻也被分成两部分，分别置于套管后，两个放电机构被安装在底座上。

  冲击电压发生器的启动是通过触发最下一级的球隙使之放电而完成的。因此最下一级的球隙被设计成三间隙结构。触发脉冲是由一个高电平，快速变化的脉冲电压。它是由点火脉冲放大器产生的。两个用于测量充电电压的电阻分压器和一个用于检测所有产生的脉冲的耦合电容都被安装在底座上。

  为了确保发生器的安全操作，系统提供了两个放电开关及两个短路接地机构。一旦发生器发生异常，两个放电开关会在第一个充电电阻后自动接地，结果所有的冲击电容都将通过最下一级的两个电阻放电。
