高压开关动特性测试仪合闸时间的测量

  (1)绝缘电阻测试

  测试前应将支持绝缘子擦干净，使用2500V的兆欧表，①要测量相与相之间的绝缘电阻，②相与地之间的绝缘电阻，测试结果不应少于1000MΩ。

  (2)导电回路电阻测量

  高压断路器的导电回路电阻也叫作接触电阻，其测量试验使用双臂电桥，测试时先将断路器合、跳几次后再将断路器操作保险取下，将断路器手动操作部分绑死捆住，以防突然跳闸伤人并防止突然断开时电桥的检流计打坏。测量时如果怀疑测定数值可复测几次，每次都将开关动作几次。取分散性较小的三次平均值为测试值。

  (3)跳闸、合闸线圈直流电阻测量

  跳闸、合闸线圈直流电阻测量，这是一项常规的试验，用单臂电桥进行测试，测试结果与以往测试结果相比不应有较大的变化。

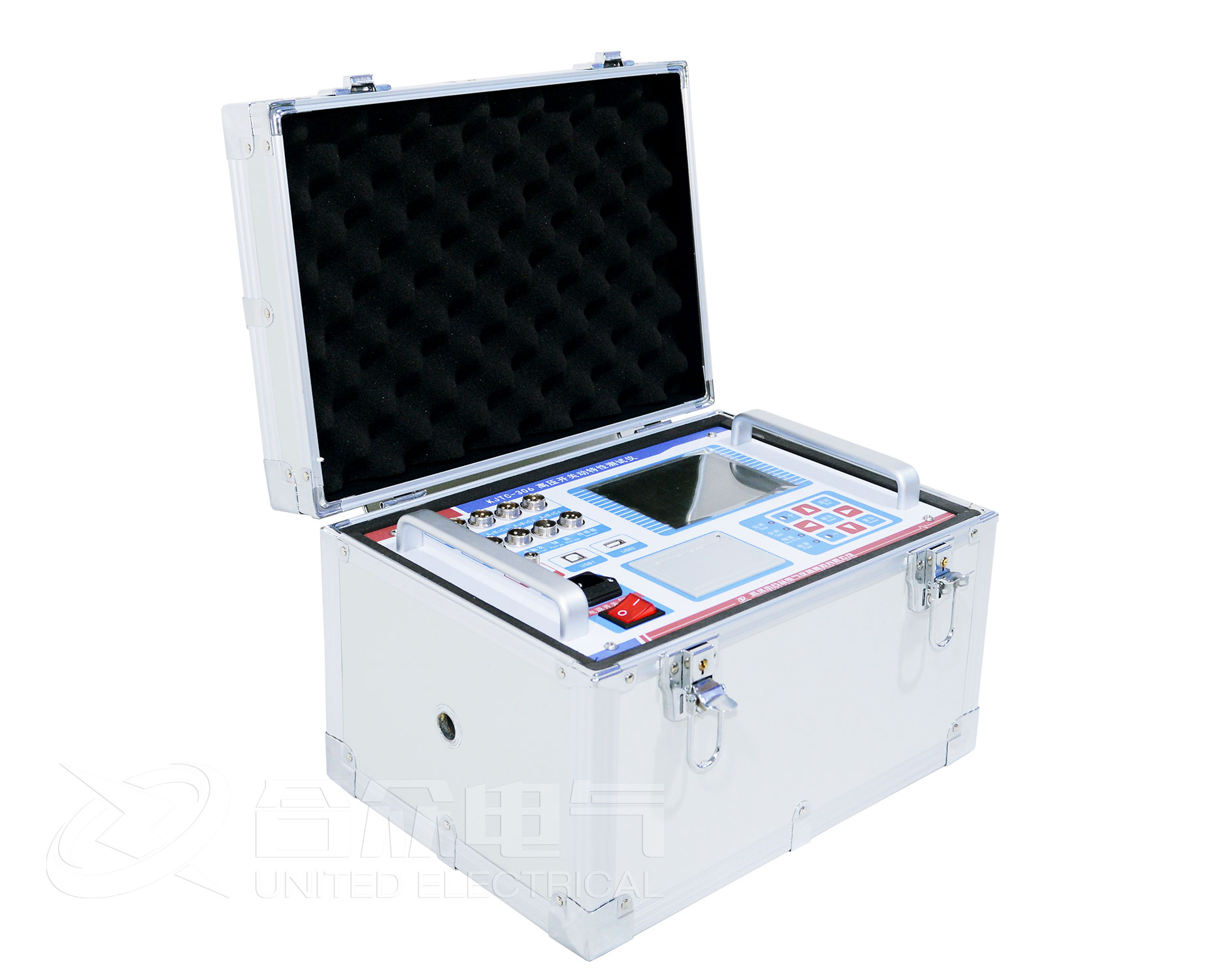

  (4)跳闸、合闸时间的测量，武汉市合众电气高压开关动特性测试仪。

  它属于断路器的动作特性试验，可采用高压开关动特性测试仪进行试验，跳闸、合闸时间与跳合闸的速度有关，与机械的结构、机械的摩擦力及机械势能能量等有关。

  测量时使用电秒表进行动作时间的测量，测量合闸时间时，将三相开关主触电串联连接到电秒表，当只有全部接点闭合时的时间为合闸时间；测量分闸时间时，将三相开关主触点并联连接后，接到电秒表，当只有全部接点断开时的时间为分闸时间。

  (5)绝缘油试验，仅对油断路器做此项试验，实验方法同油试验。

  (6)三相同期试验

  断路器的三相同期试验是通过手动压合开关进行的，在三相动、静触头之间接入三只小电珠，小电珠回路始终是通电的，当压合开关时，按电珠亮的先后做好记号，压到底后在三相导电杆上再做出记号，分开闸后测量各导电杆上下两记号间的距离，调整导电杆的长度使之相同，反复调整到压合时电珠同时亮，断开时电珠同时灭为止。

  (7)高压断路器操作机构的最低动作时间测量

  高压断路器操作机构的最低动作时间测量，它属于操作机构的检验。为保证断路器在各种运行状况下都能可靠地工作，规程规定了动作电压的下限值，如果动作电压过低，会引起断路器的误动作。

  合闸接触器线圈最低动作电压：不大于额定电压的80%，不小于额定电压的30%；分闸电磁铁线圈最低动作电压：不大于额定电压的65%，不小于额定电压的30%。

  (8)交流耐压试验

  交流耐压试验是在断路器特性试验完成后进行的，油断路器还要在油试验合格后进行，气体断路器要在充满合格的SF6气体后进行。

  断路器要做两次试验，进行断口间耐压试验和对地耐压试验。
