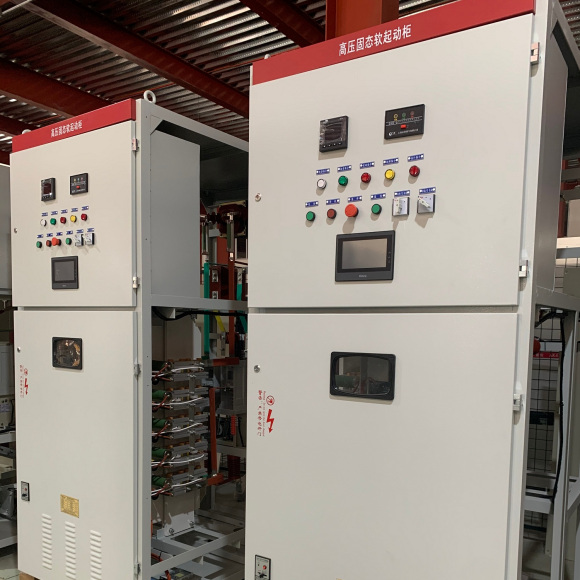

10KV高压固态软启动柜高可靠性高稳定性

高压固态软起动器又称中高压固态软起动器，是一种新型的中高压电机软起动器，主要适用于10KV以下的中高压交电动机，采用先进DSP控制技术、电力电子技术及它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

    高压交流电机软起动器具有体积小、功耗低、高可靠性、高灵敏度、无触点、免维护、无环境污染、安装方便等优点。

    与其它传统的起动方法相比较，其特有的智能控制方式，既可以方便准确的设置起动转矩、起动电流、起动时间、停机时间等参数，又可以与微机、PLC等进行联网控制。

    现已在机械制造、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、传送机、升降机、离心机、轧钢机等多种负载上得到广泛应用。

高压固态软启动柜的性能特点：

●多种起动方式；PLC、通迅（485接口、Modbus）起停控制功能；

●软起／直接起动具有转换功能；

●晶闸管的保护：阻容吸收动静态均压技术，保证功率器件在高电压下串联的可靠安全运行；

●抗干扰性强；

 ●模块化设计；

●通讯接口：RS-485 通讯接口，内嵌标准 MODBUS 协议，方便组态连接；

●模拟信号输出：4-20ma 信号；

●具有 15 次故障记忆；

●先进、完善的起停功能；

●高可靠性；

●高安全性；

●实用性强。

 结构特点

●部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。

●可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。

●可控硅保护部件：主要包括由 RC 网络组成的过电压吸收网络、由均压单元组成的均压保护网络。

●光纤触发部件：采用强触发脉冲电路，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。

●真空开关部件：在起动完成后，三相真空旁路接触器自动吸合，电动机投入电网运行。

●信号采集与保护部件：通过电压互感器、电流互感器、避雷器对主回路电压、电流信号进行采集，主 CPU 控制并进行相应保护。

●系统控制与显示部件：32 位 ARM 核微控制器执行中心控制、LCD 液晶／触摸屏显示，可显示三相电压、电流，故障信息、运行状态等。

●柜体结构采用KYN28 高压开关柜柜体，主体结构采用厚度为2mm 的覆铝锌钢板复合折边工艺，柜门采用 2mm 厚的冷轧钢板复合折边工艺，柜门采用静电喷塑工艺，具有抗撞击、耐腐蚀及外形美观的特点。防护等级为 IP40。
