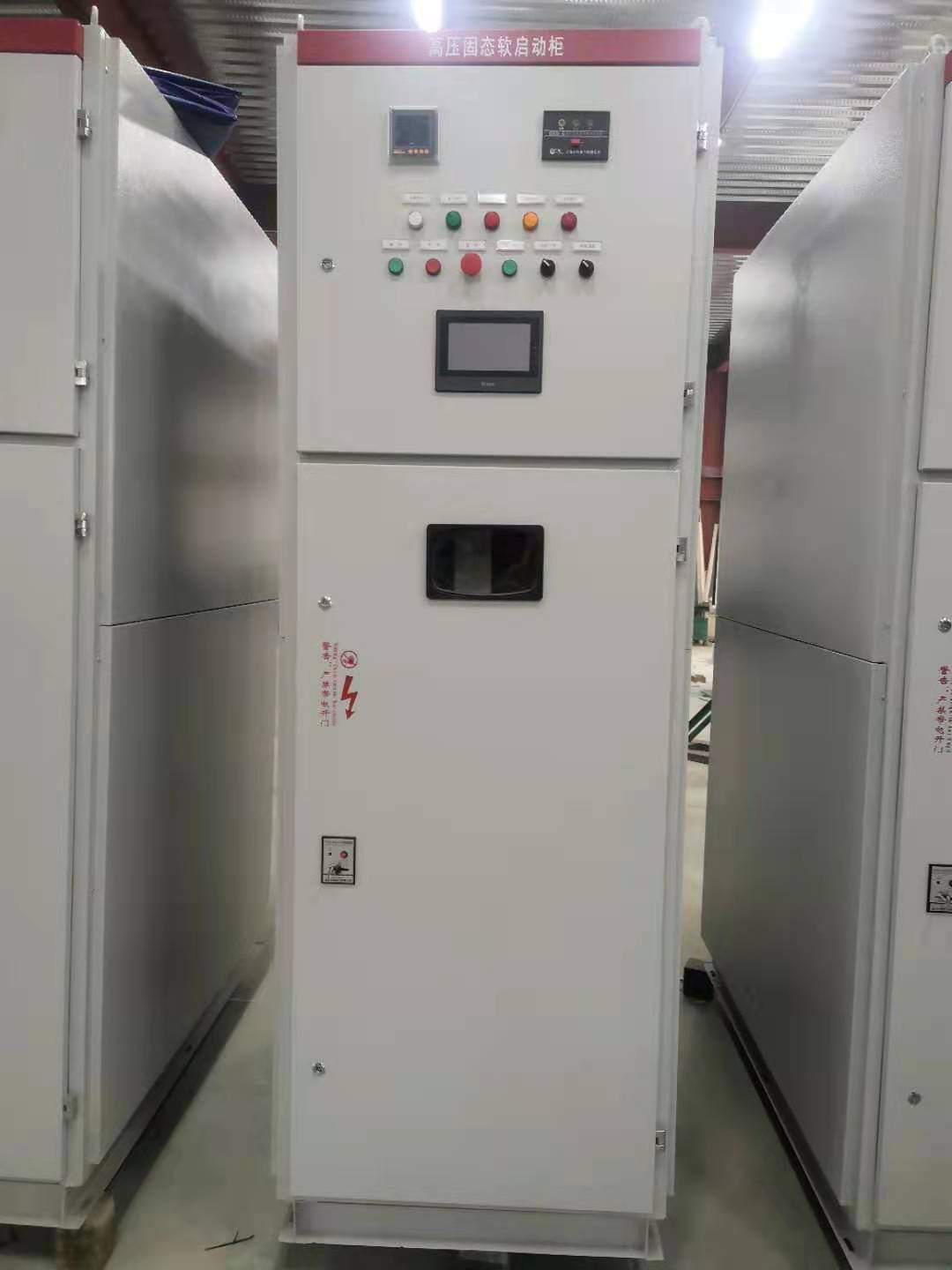

高压电机和软起动柜选型说明

高压电机起动柜的选择原则上应大于所拖动电机的容量。电机软起动柜的额定容量通常有两种标称：一种按对应电动机的功率标称；另一种按软启动柜的最大允许电流标称。

应注意以下两点：

1、以所带电机额定容量标称，则不同电压等级的产品额定电流不同。

2、以软启动柜最大允许工作电流来标称，则不同电压等级的产品额定容量不同。

另外还要综合考虑，如软起动柜的带载能力、工作制、环境条件、冷却方式等。

在以下情况下，软启动器要加大容量。

1、在软起动器或使用了节能控制方式的软起动器经常处于重载状态下运行。可能引起软启动器过载，所以软启动器容量要加大。

2、电动机用于连续变负载或断续负载，且周期较短，在这种情况下，电机是不允许短时间过载运行的，否则，运行期间可能引起启动器过载，所以要加大容量。

3、电动机用于重复短时工作制，且周期小于厂家规定的起动时间间隔，则在起动期间可能引起软起动器过载，所以软起动器的容量要增大。

4、有些负载过于沉重，或者电网容量太小，启动时，电机起动时间过长，使软起动器过载跳闸，则在电动机不致损坏的前提下，可适当放大软起动器的容量。

5、对加速时间有特殊要求的负载，电动机加速时间的长短是一个与惯性大小的相对概念。某些负载要求较短加速时间，电动机的加速电流将比较大，这时可以适当放大软起动器的容量。

6、过渡过程有较大冲击电流的负载，可能导致过电流保护动作，可以适当放大软起动器的容量。

电机采用直接起动，起动电流是电机满载工作电流的7倍，会造成母线上产生过大的线路压降，使连接该电动机的供电和母线系统产生快速、短暂的电压波动，影响到系统中的其他用电设备的正常工作。因而选择电机软起动柜作为电机起动控制设备。
