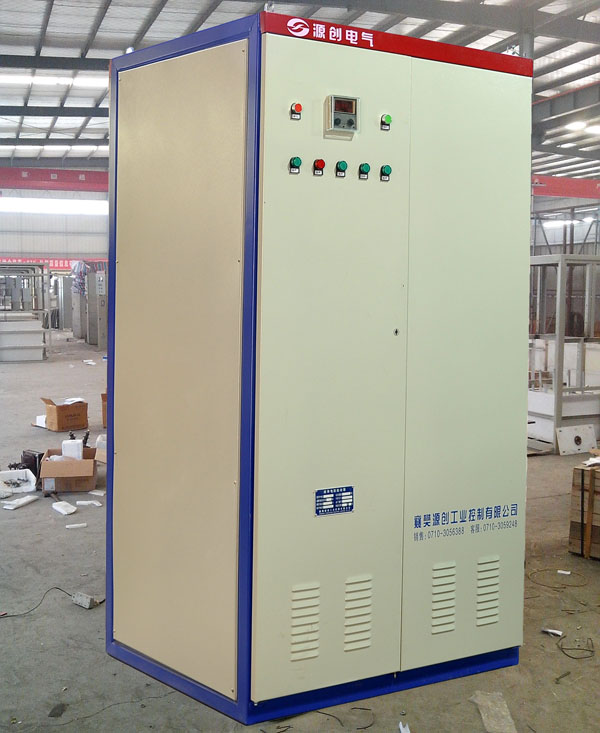

襄阳源创电气YLQ鼠笼式电动机水阻柜安装及调试步骤

襄阳源创工业控制有限公司（简称源创工控）是致力于电机起动、补偿、调速和新型工业化高低压输配电及自动化控制设备的科研、开发、销售为一体的高新技术企业。公司以人为本，以科技为先导，以市场为导向，坚持自主创新、不断完善产品性能，已与数十家专业科研机构合作。目前已有五大类、十八个系列、五十多个产品处于国内领xian地位。所有产品已被应用于水泥、冶金、矿山、水处理、市政、化工、造纸等行业。

1、安装就位

水阻柜软启动装置安装前，首先应确保安装基础符合《建筑电气安装工程质量检查评定标准》

GBJ303-88的要求，并参加柜体安装基础图图一、图二完成基础施工。

水阻柜水阻柜软启动装置拆箱后，应首先保管好随机文件资料，并根据装箱单检查随柜备件、附件是

否齐全，并作好相应记录，然后检查有没有明显的损坏。如没有问题，可采取垂直吊装的方式实施就位。

三面组合柜的安装务必仔细检查,确保从柜体正面从左至右布置的相序为A、B、c次序。

2、电气检查及安装

通电前应仔细对水阻柜软启动装置.上主回路元件进行检查。具体的方法请参阅相关的技术文件。

柜内工作接地和保护接地应连接牢固、导通良好，接地母线在适当的地方与建筑预设的接地网相连

接，确保人身设备安全。

电气接线及部件组装请依据随机文件资料中提供的有关图纸认真进行。

所有单机调试必须保证在高压断电的情况下进行!正式通电前，必须确认传动机构的运行方向正确，

确认(调整传动电机运转方向)的方法如下:

接通控制电源,脱机运行时传动机构应自动复位(上升)，可通过操作电气室门上的按钮使机构升

降，确保手动试车时极板下降，手动复位时极板上升。

根据原理图，检查水阻柜软启动装置内各部分电器控制性能是否正常，动作是否可靠，并依据下面的

动作流程检查水阻柜软启动装置动作至正常:

允许起动→主机合闸-主机联机起动- +极板下降(起动电流过大起动完成时时有上升现象)→主机运

行(Y型:星三点短接;△型:运行柜投入)→水阻柜软启动装置切除→极板复位至初限位处(为下次起动作

好准备)

3、液阻的配制:

首先将水阻柜软启动装置活动极板调至允许起动状态;

打开电液箱盖板,向箱内注入清洁的自来水至液位线以下约20mm处，将电解粉用温水溶解后，正确连

接电阻至电气室内预留的AC6.3V或AC24V测量电源，由图三所示测量回路中Rs=U/I计算出实际配制的液体电

阻值,在边测量边搅拌的情况下将溶解的电液适量注入电液箱中;

4、测量回路:

液阻配制完成后应确保电液箱的电液至口部液位线处，且液位状态正常;

5、联机通 电前的检查

联机通电前应用干布将电液箱四周擦净，再用25007光欧表检测确保三相对地及相间绝缘电阻在

10MS2以上(注:此处的绝缘电值指断开外接线路时，在本说明书第4项所述使用环境条件下)，必要时需进

行工频耐压试验;

联机通电前需手动模拟试机2^ *3次，电气动作、信号指示均正常时，再与开关柜联调空动作，反复试

验正常后，方可联机通电。
