如何选高压电容柜？

由于配电网中大量存在的公用变压器没有进行低压补偿，可以采用高压电容柜安装在架空线路或者乡镇和工况企业配网变电所进行高压无功补偿，以提高配电网功率因数，达到降损升压的目的。

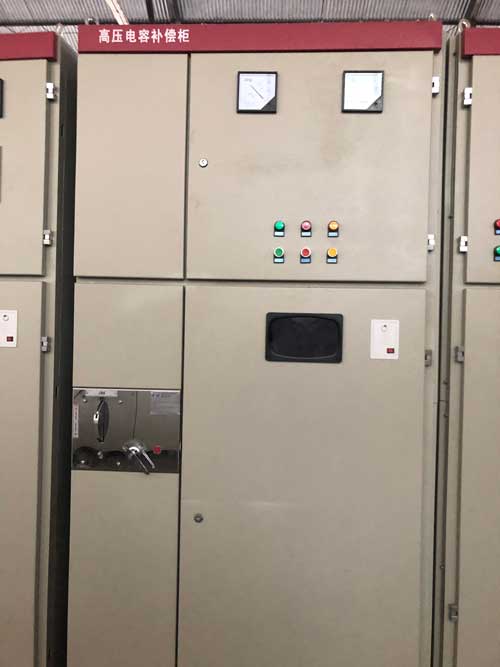

高压电容柜

而今，市面上的高压电容柜种类多、型号多、厂家多、各式各样，层次不齐！找准自己需要的更是难上加难！

从结构上：

柜式高压电容柜，采用KYN28型钢材料的柜体，高度达2200mm，宽度有1600mm，长度1200左右，通常由三台组成一套高压电容柜装置，容量配置高达2400kvar。内设有高压无功补偿控制器、电抗器、电容器、真空接触器、电流互感器、熔断器、放电线圈等。主要适用于配网变电所中，可分租自动补偿投切。

柜体式高压电容柜

柱上高压电容柜，主要用于10kv（6kv）配电线路上的无功补偿，安装在架空线路的电线杆或者塔架上，可以根据无功功率和电压自动调节，进行无功补偿，提高配电网功率因数、达到降损升压的目的。适用于大量公用变压器没有进行低压无功补偿的传输线路，以利于提高传输电网中的电压。

框架式高压电容柜，指若干台电容器安装在由型钢制成的钢构架上或框体内，再进行架设电抗器、电流互感器、避雷器、放电线圈等，框体周围或构架四边设有防护围栏的装置，具有结构简便，布置灵活，容量弹性好等优点。适用于配网变电所面积小、大型电网变电站等空间大的场所。

框架式高压电容柜

框架式高压电容柜还可以做成箱变式，做成封闭的，遮阳避雨，可以延长使用寿命，不过造价高，外箱子时间长易损坏。

从投切方式上：

电抗器投切、真空接触器投切、TSC可控硅投切等多种投切方式，投切过程基本无涌流，是目前主要使用的几种投切开关。

从控制物理量：

根据电流、电压采样物理量分析，得出控制物理量，根据物理量的变化进行无功补偿投切，目前市面上的主要有：调压型高压电容柜、自动分组投切高压电容柜、无功功率型高压电容柜、功率因数型高压电容柜等。
