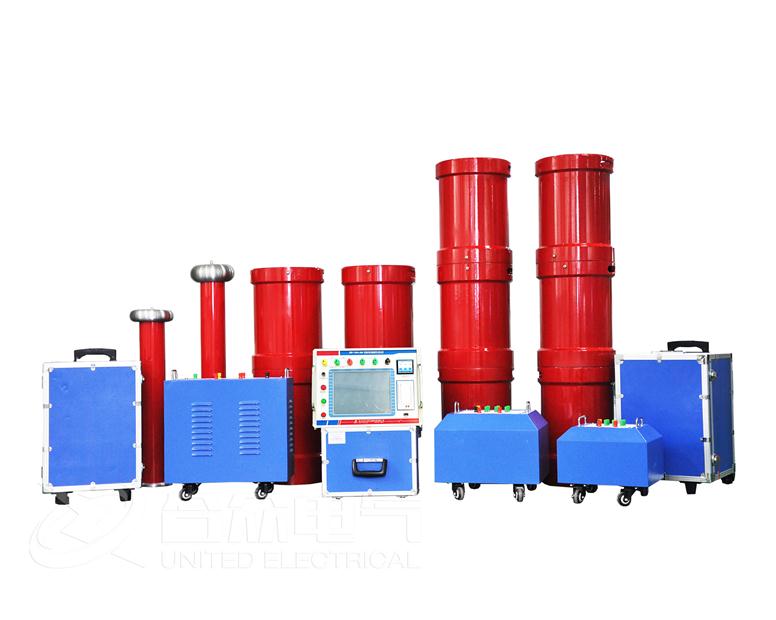

变频串联谐振倍额定输出电压试验规程

自动保护装置试验

  1、过电压保护装置试验可结合2条轻负载额定电压试验进行，升压至保护动作值，本装置应自动关机。

  2、过电流保护装置试验可结合4条试验进行。当高压输出电流大于整定值时，过电流保护装置应动作关机。

  3、在变频串联谐振制造过程中对输出电流表准确度应单独校验合格，加装过电流保护装置后的组件应再次校验。用外接准确度不低于0.5级的电流表校验，误差应不超过±2.5%。

  模拟轻负载额定电压试验及校验高压输出电压表指示准确度。

  1、测量准确度较高的标准交流分压器校验高压输出电压表及其分压器，标准分压器的误差应小于0.5%。

  2、零起升压，使交流高压输出电压逐步上升到额定值，检查升压过程中的调节稳定性、各控制器、表计的功能及调节范围。

  3、试验用交流电源尽可能使用稳压器，其电压波动应不超过1%。

  变频串联谐振倍额定输出电压试验。http://www.hzdq.com/index.php/index-view-aid-2078.html。

  1、模拟轻负载试品电容作为试品，零起升压，使高压输出电压逐步上升到1.1倍额定值，保持10min。

  2、高压电抗器绝缘筒内应无明显放电声响，过流保护装置不应动作。

  高压额定输出功率及连续运行试验。

  1、用模拟试品电容器作为试品，按正常工作方式，调谐后升压使高压输出达到额定输出电压，电流达到额定输出电流值。出厂试验时连续运行30min;型式试验时连续运行45min，无异常情况者为合格。在试验前室温冷状态下，事先测量电抗器绕组的直流电阻值和室温值。

  2、连续运行试验时，应记录变频器频率表读数，按13条要求检验输出频率的不稳定度。

  3、测量输出电压波形的畸变因数(通过分压器测量)。

  4、噪音试验按14条和GB7328-87的要求测量产品噪音。

  5、连续运行试验后应立即测量电抗器绕组的直流电阻值，计算其平均温度。

  变频串联谐振放电试验

  在模拟试品电容器上并联放电间隙，在额定全电压下，模拟试品击穿。放电试验应进行5次，应无元件损坏。

  局部放电试验按DL417-91电力设备局部放电现场测量导则进行。

  高温、低温、潮湿检验

  允许在自然环境高、低温及高湿度条件下试验产品。
