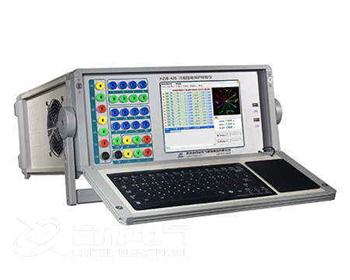

继电保护测试仪试验功能说明

继电保护测试仪状态系列试验中最多可以添加至9个状态，每个状态可根据实际情况自由定义电压电流数据，模拟复杂的电网状态变化。通过七对开入量的翻转来获取并测量保护的动作值与动作时间。

  可以灵活控制多达9个状态输出，每个状态可以输出4相电压、3相电流

  每个状态可以关闭、增删、插入，可以命名，可以设置多种触发方式

  Ux可以设置多种输出组合方式

  可以方便灵活地模拟各种复杂的故障情况，测试复杂的逻辑组合增加、删除状态

  界面说明

  按“+”、“一”按钮可以添加新状态或删除当前状态，最多可以添加至九个状态。添加新状态时，默认添加到当前状态之后，试验人员也可在弹出的对话框中根据实际需要将新状态添加至合适的位置。

  需要删除状态时，先用鼠标选中该状态(某状态处于当前状态时，其标题以红色字显示)，再按“-”按钮即可。

  “状态输出”选项

  根据实际需要，可以通过去掉此选项前的“√”来实现跳过某个状态。此时该状态将以灰色显示，不再参与整个试验过程。

  状态名

  因为继电保护测试仪该测试模块常用来做“重合闸及后加速”试验，在状态名下拉菜单中，软件已定义了“故障前”、“故障”、“跳闸后”、“重合”和“永跳”等五个默认的状态名，供试验人员选择。用户也可根据需要，直接在方框内键入自定义的状态名。自定义的状态名不会被固化到该下拉菜单中，可随时更改。参与过试验的自定义状态名在下次再打开此测试模块时仍然存在。
