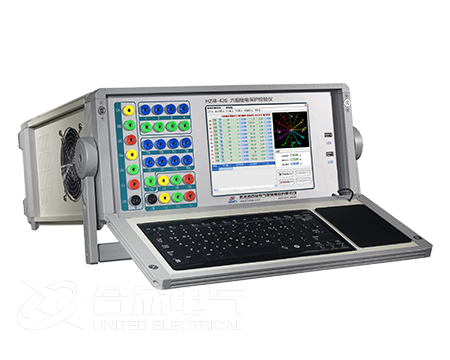

继电保护测试仪闭锁值试验说明

  电压闭锁值

  试验前先设置待并侧的电压和频率满足装置的同期条件，但电压也有一定差值，频率有一定差值，可以使两侧角差能周期性拉开和摆拢。试验开始后，由于两侧电压的幅值和频率满足同期条件，每当角度摆入动作范围内，同期装置发出合闸命令(从装置的动作指示灯中能观察到)。手动或自动增、减待并侧电压至同期装置闭锁(在动作角差内不再动作)。自动变化时继电保护测试仪每次都朝电压差增大的方向改变待并侧电压，使压差逐步增大到同期装置不再动作(动作闭锁)，即测得压差闭锁值。

  频率闭锁值，武汉市合众电气继电保护测试仪

  试验前先设置待并侧与系统侧的电压和频率满足装置的同期条件，但频率有一定差值可以使两侧角差能周期性拉开和摆拢。试验开始后，由于两侧电压的幅值和频率满足同期条件，每到角度摆入动作范围内，同期装置发出合闸命令。手动或自动增、减待并侧频率至同期装置闭锁(在动作角差内不再动作)。自动变化时继电保护测试仪每次都朝频率差增大的方向改变待并侧频率，使频差逐步增大到同期装置不再动作(动作闭锁)，即测得频差闭锁值。

  导前角及导前时间

  试验前先设待并侧与系统侧的电压相等，频率不满足同期条件。试验开始后，由于频差较大，在角度旋转中，同期装置不发合闸命令。手动或自动增、减待并侧电压的频率。当待并侧频率处于临界允许动作值，且角度摆入动作范围内时，同期装置第一次动作发合闸命令继电保护测试仪将计算并记录下频差刚满足同期条件时的导前角和导前时间。
