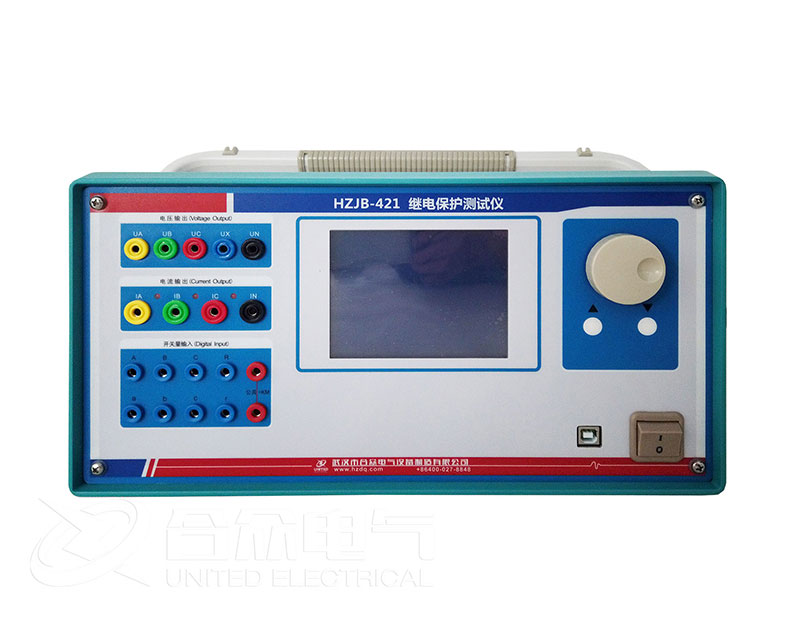

继电保护测试仪试验方法说明

先将以微机继电保护测试仪处于准备状态，线圈接至对应电压输出端子上。按下试验箱右下角主回路“输出控制”开关，缓慢调节大旋钮。使输出电压平稳上升，直至继电器吸合时，在反方向缓慢调节大旋钮直至继电器释放时，记录释放电压，据此可算出被试继电器返回系数。如被试继电器为过电压继电器，则反方向进行。http://www.hzdq.com/index.php/index-view-aid-281.html。

整定值试验，继电保护测试仪将被试继电器从线路上解除，接至本仪器电流输出端子上，选择合适的电流输出档，按下试验箱右下角主回路“输出控制”开关，缓慢调节大旋钮直至继电器动作，并做出判断。

延时时间的测定，继电保护测试仪将被试继电器接至输出端子上(根据要求确定工作电压为交流或直流)调制额定动作值，关断主回路输出开关。秒表接通电源并清零。被试继电器延时动合接点接至停表端子上，按下试验箱主回路“输出控制”开关，同时启动秒表。武汉市合众电气继电保护测试仪厂家。

继电器线圈得到额定工作电压，待延时时间过后，秒表技术停止。此秒表所显示数字即为该时间继电器的延时闭合时间，测定延时释放时间原理同上。

中间继电器试验，确定被试继电器为何种动作形势，及保持形势。以电流动作电压保护为例(直流继电器)选择好输出档，按下继电保护测试仪主回路“输出控制”开关，缓慢调节大旋钮直至继电器动作，记下动作电流，再把辅回路输出接至继电器保持线圈，缓慢调节小旋钮直至继电器额定动作值。记下保持电压值，并做出判断。
