氧化锌避雷器测试仪线路连接

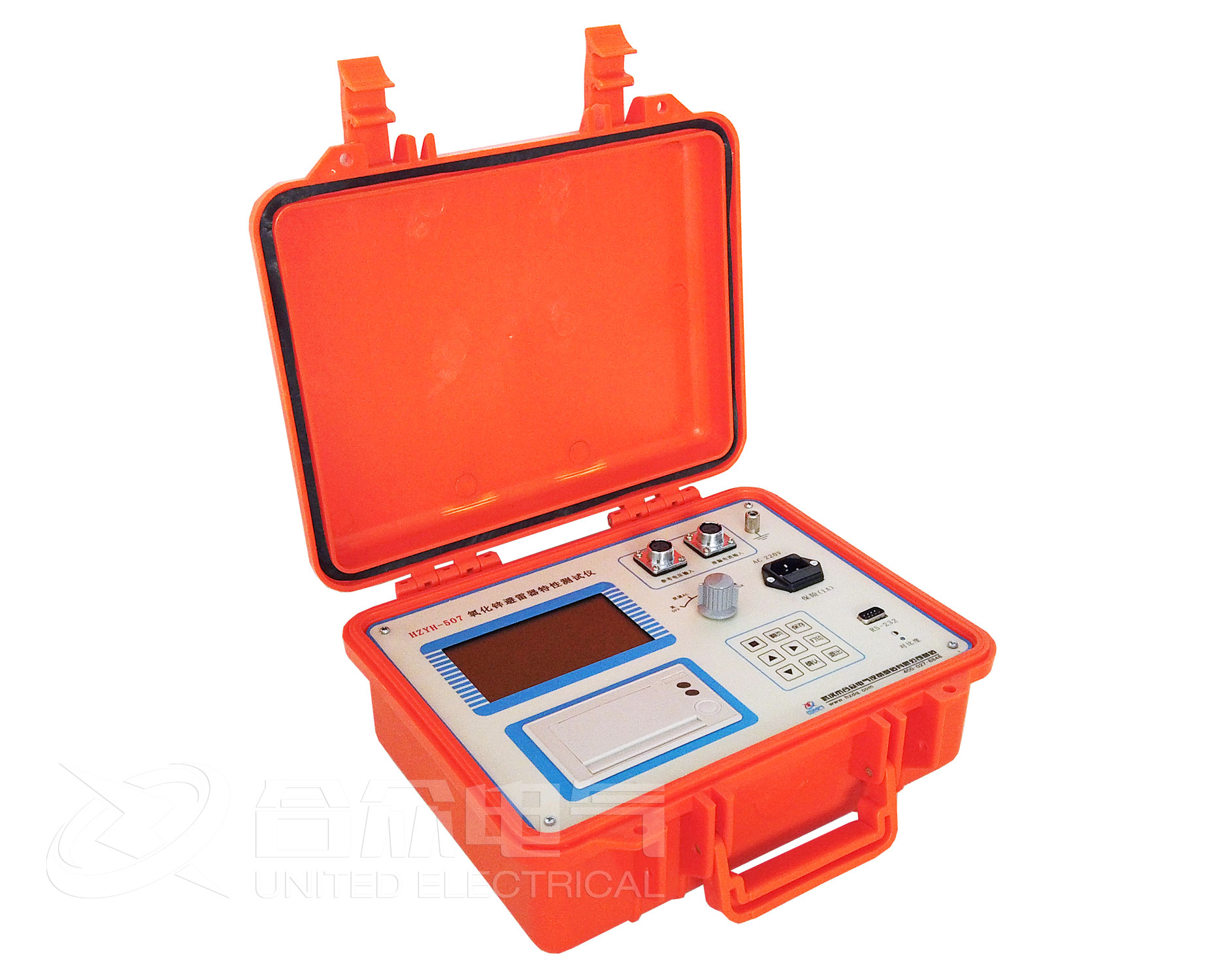

  氧化锌避雷器测试仪使用操作步骤，打开氧化锌避雷器测试仪的电源开关，使启动界面出现在屏幕上，大约几秒钟后，主菜单就会出现。氧化锌避雷器测试仪的操作方法如下：

  线路编号设置，按功能键并将光标放在行号上。根据确定键，你可以进去选择你需要调整的位置。这样，会出现一个小光标。然后按增加或减少键进行选择。调整位置后，按确定键。

  测试序列设置，这也可以调整位置，调整完成后，按OK键。其中x为三相测量，abc为单相测量，对于PT变比，也按相同的方法进行调整。

  补偿角度设置，调整的方法是一样的。通常，相间干扰的影响在2到5度之间。由于很难准确计算出干扰，所以不提倡硬补偿，并将其设为零。如果需要调整边相位的校正角度，可以根据参考原理进行，如果选择的话。如果同时测量三相，则角度可以自动补偿。武汉市合众电气氧化锌避雷器测试仪厂家。

  其次，在设置氧化锌避雷器测试仪参数后，也可以选择显示所有的测试信息，测量数据也可以打印出来，也可以存储，这些数据也可以上传到网络进行存储。

  在使用氧化锌避雷器测试仪时，可以按照以上方法进行设置操作。重点是各种参数的设置，数据和模式的设置也比较简单。我们可以根据需要来设定。只有进行正确的设置，才能保证测量结果的准确性。

  测试线路连接方法，参考电压信号线一端插入参考电压插座，另一端接被测相PT二次低压输出：小黑夹子接中性点(x)，小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远，可使用加长线。
