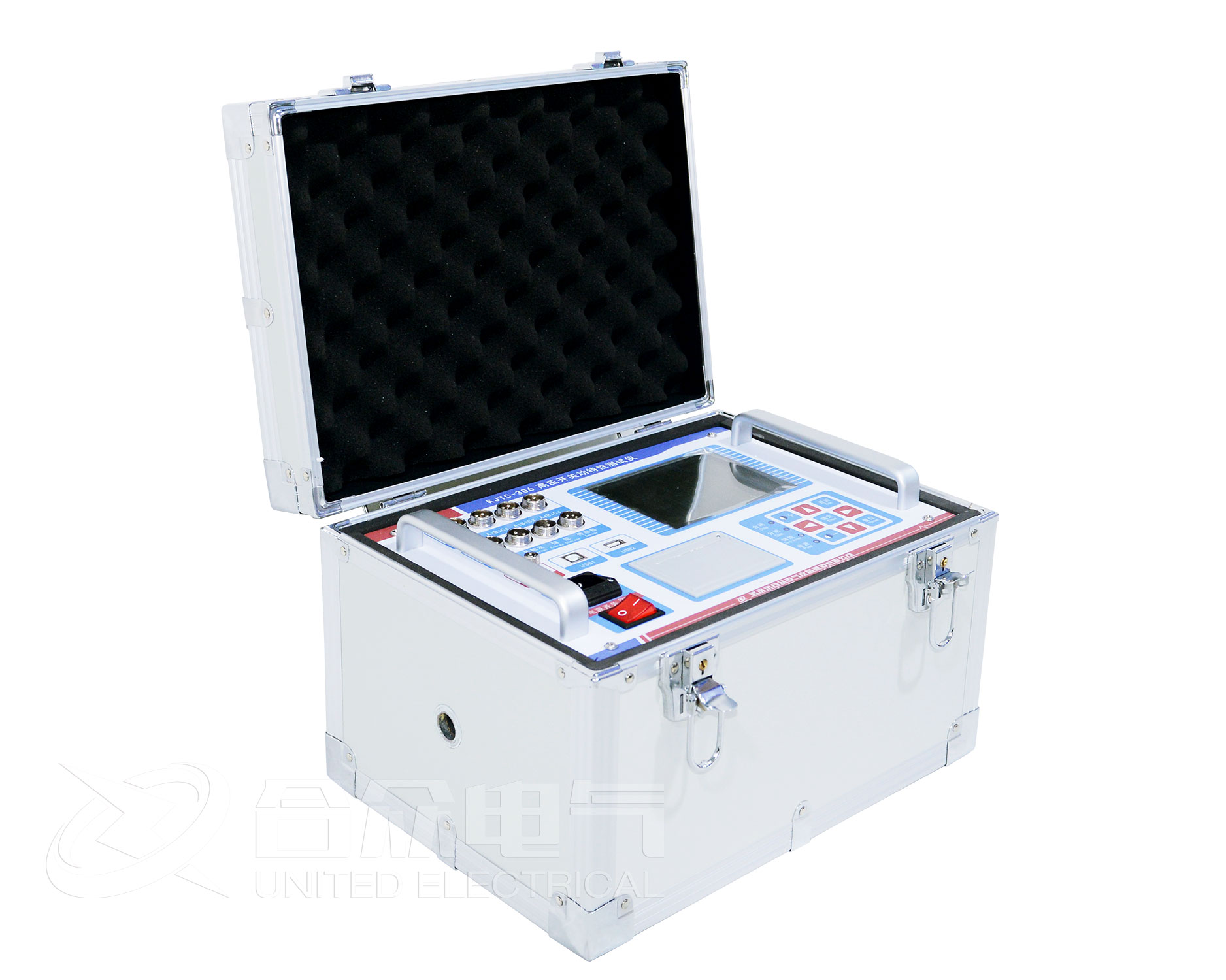

高压开关动特性测试仪厂家技术要求

  高压开关动特性测试仪的功能特性、技术要求、试验方法、试验规则及标志、包装、运输与储存。本部分适用于高压开关(高压断路器)动作特性的生产制造、试验及验收等。

  技术要求，高压开关动特性测试仪的测量时间、测量行程和测量速度应满足如下要求：

  a)测量时间：不小于断路器分、合闸时间，分辨率为0.01ms;

  b)测量行程：由不同传感器确定(不小于开关行程的120%);

  c)测量速度：真空断路器不小于2m/s，非真空断路器不小于15m/s。

  误差要求，高压开关动特性测试仪的测量误差应满足如下要求：

  a)时间测量误差：武汉市合众电气高压开关动特性测试仪厂家。

  1)200ms以内为±0.lms+1个字;

  2)200ms以上为±2%。

  b)同期性时间测量误差：测试仪同期性时间不大于±0.lms。

  c)行程测量误差：

  1)对于真空断路器为±0.5mm;

  2)对于非真空断路器为±2mm。

  d)速度测量误差：http://www.hzdq.com/index.php/index-view-aid-249.html。

  1)0~2m/s以内为+0.1m/s;

  2)2m/s以上为±0.2m/s。

  高压开关动特性测试仪使用环境条件

  a)供电电源：AC220V±22V;50Hz±lHz。

  b)温度：0℃~40℃。

  c)相对湿度：≤85%。

  高压开关动特性测试仪外观要求

  高压开关动特性测试仪表面应光洁平整，不应有凹、凸痕及划伤、裂缝、变形现象。涂层不应起泡、脱落。字迹应清晰、明了。金属零件不应有锈蚀及机械损伤，接插件牢固可靠，开关、按钮均应动作灵活。高压开关动特性测试仪应有明显的接地标识。高压开关动特性测试仪附件应完各，传感器附件应有安装说明。

  高压开关动特性测试仪 环境适应性，测试仪工作和储存环境应满足GB/T6587.1—1986中II组的要求。

  绝缘电阻要求，高压开关动特性测试仪电源部分和机壳之间的绝缘电阻应不小于2MΩ。

  介电强度要求，高压开关动特性测试仪电源部分和机壳之间应承受工频1.5kV电压，历时1min，无飞孤和击空现象。
