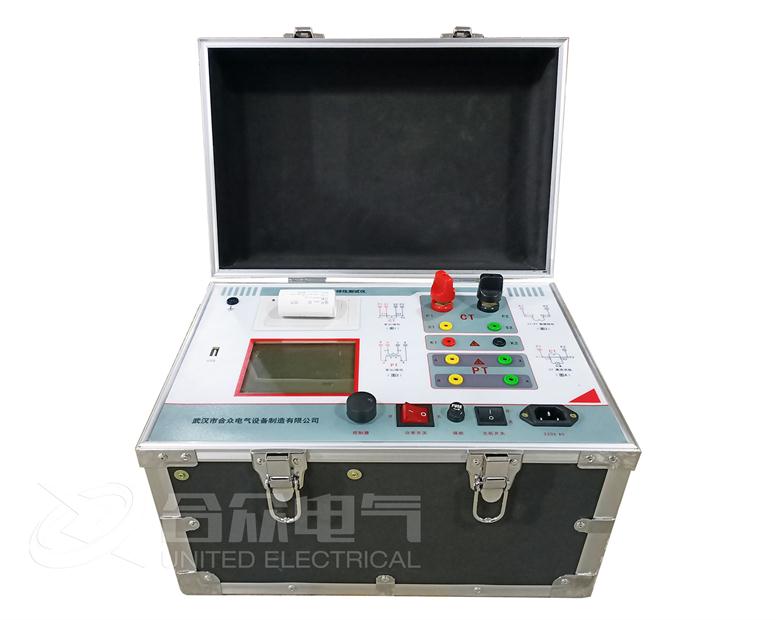

互感器综合特性测试仪误差曲线测量

根据互感器二次侧的励磁电流和电压计算出的电流倍数(M) 与允许二次负荷(ZII) 之间的5%、10%误差曲线的数据中也可判断互感器保护绕组是否合格：

  1)互感器综合特性测试仪在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格符合对应的数据说明;武汉市合众电气互感器综合特性测试仪。

  2)互感器综合特性测试仪在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数，也说明该互感器合格数据说明;保护用电流互感器二次负荷应满足5%误差曲线的要求，只要电流互感器二次实际负荷小于5%误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5%以内。http://www.hzdq.com/index.php/index-view-aid-2235.html。

  二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。因此，5%误差曲线即n/ZL曲线为所示曲线。在例所示(所测保护用CT为5P1020VA)：其中5为准确级(误差极限为5%)，P为互感器形式(保护级)，10为准确限值系数(10倍的额定电流)，20VA表示额定二次负荷(容量)。

  电流倍数为10.27倍(接近10倍)时，所允许的二次负荷为27.19Ω，大于该CT的额定负荷20VA(20VA/1=20Ω)，通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω)所允许的二次负荷为27.19Ω，大于该CT的额定负荷20VA(20VA/1-20Q)，通过该数据可判断该互感器合格。

  另外，在三次负荷为19.58Q(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数(10倍)，通过该数据也可判断该互感器合格。其实，互感器综合特性测试仪误差曲线测量只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。
