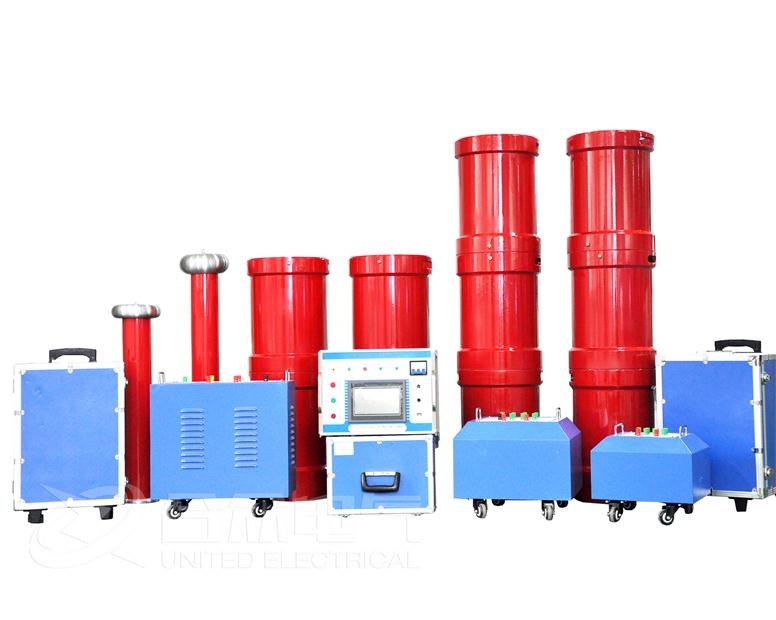

变频谐振耐压试验装置安全注意事项

武汉市合众电气变频谐振耐压试验属于高压耐压试验，在试验过程中，有很多需要注意的地方，变频谐振耐压试验装置的线路连接和注意事项：

  通过不同规格变频谐振耐压试验装置的满载接线方法的现场试验，分享一下变频谐振耐压试验装置的各个方面部件是如何进行连接的。我们主要介绍一下变频谐振耐压试验装置接线需要注意以下几点：

  1、变频谐振耐压试验装置中的变频电源:

  武汉市合众电气变频电源的输入一个部分也是变频谐振耐压试验装置整套系统设备的电源输入口，此处电源可选择两相220V或三相380V，不同电压的区别则是两相220V只能让设备可以输出半载容量，三相380V则能让变频谐振耐压试验装置满载输出。

  2、变频谐振耐压试验装置中励磁变压器 ：

  接线方式可以有几种，不过不管用哪种连接方式，高压头都是右上角个接线柱，该接线柱通过高压软线接至串联电抗器底部的“X”极。且此处连接的高压软线必须保证悬空，不可拖地使用。而高压尾永远都是左下角个接线柱，该接线柱因与励磁变压器的接地端短接接地，保持良好的接地。

  3、武汉市合众电气变频谐振耐压试验装置中的电抗器、分压器、补偿电容器的注意事项

  变频谐振耐压试验装置进行试验时，应使用绝缘垫或支架敷设在电抗器的底部，与大地接触的位置，电抗器、分压器、补偿电容器的各连接线尽量保持拉直的连接方式，不要有垂吊的现象，以避免发生故障。

  4. 变频谐振耐压试验装置试验时的安全距离:

  在进行变频串联谐振试验前，我们必须保证试验区域周围有足够的安全距离，避免设备损坏或人员伤亡，具体安全距离按每1k V电压1.3CM的距离考虑设置安全隔离区域。
