互感器综合特性测试仪几种测试方法

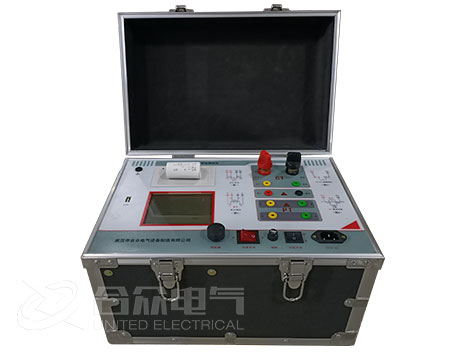

  互感器综合特性测试仪 transformer c cc haracteristic t t ester，用于保护用互感器励磁特性试验，并具有对互感器进行绕组极性判别、变比检查、复合误差测量等功能的仪器，不具有在额定一次电流下误差测量的能力。

  变比 rtransformer ratio，指电流互感器的电流比或电压互感器的电压比。

  变比检查 rtransformer o ratio check，被试互感器的实际变比与铭牌标称值一致性的检查。

  主要技术参数：武汉市合众电气互感器综合特性测试仪厂家，http://www.hzdq.com/index.php/index-view-aid-2235.html。

  绕组极性判别，在互感器一、二次接线正确的情况下，应能正确判断互感器极性是“减极性”或“加极性”。发现极性错误时应能明显提示或声光报警。

  变比检查，测试仪的变比检查应满足以下要求：

  —能显示互感器的实测变比，测量误差不低于 1%;

  —采用电流法检查电流比的测试仪，其最大输出电流不低于 600A。

  二次回路阻抗测量，测试仪的二次回路阻抗测量应满足以下要求：

  —具有 1A 和 5A 工频交流电流输出选择功能，二次回路阻抗测量误差不低于 1%;

  —最大二次回路阻抗测量能力不低于10。

  互感器综合特性测试仪电流互感器励磁特性测量通用要求：

  工频交流法，对于采用工频交流法进行励磁特性试验的测试仪，其最大输出电流不低于 5A，最大输出电压一般不应超过 2000V。

  低频法，对于采用 GB 16847—1997 附录B中低频法进行励磁特性试验的测试仪，应具有输出电流、电压保持功能，最高输出电压应不低于100V。其电流表测量误差应不低于 0.5%，电压表测量误差应不低于 1%。

  直流饱和法，对于采用GB 16847—1997 附录B中直流饱和法进行励磁特性试验的测试仪，其所选直流输出电压应可调，测量时电压应略高于二次绕组电阻与最大励磁电流的乘积。

  电容放电法，对于采用GB 16847—1997 附录B中电容放电法进行励磁特性试验的测试仪，电容器的充电电压应能使被试电流互感器二次绕组两端产生的电压时间积分等于或大于额定等效励磁二次极限电压。

  自动测量法，自动测量励磁特性的测试仪，应采用数据表格和曲线图表示励磁特性。励磁特性曲线图中电流、电压的变化应具有单调增加的规律。武汉市合众电气互感器综合特性测试仪厂家

  在测试仪测得(20%～110%)额定拐点电动势的范围内，励磁特性曲线与参考励磁特性曲线相比较，在相同的电压示值下，电流示值的绝对误差应不大于 0.125 X ，单位为 A，其中 X 是测得的电压与额定拐点电动势的比值。

  在测试仪测得的大于 110%额定拐点电动势的范围内，励磁特性曲线与标准励磁特性曲线相比较，在相同的电压示值下，电流示值误差应不大于 25%。
