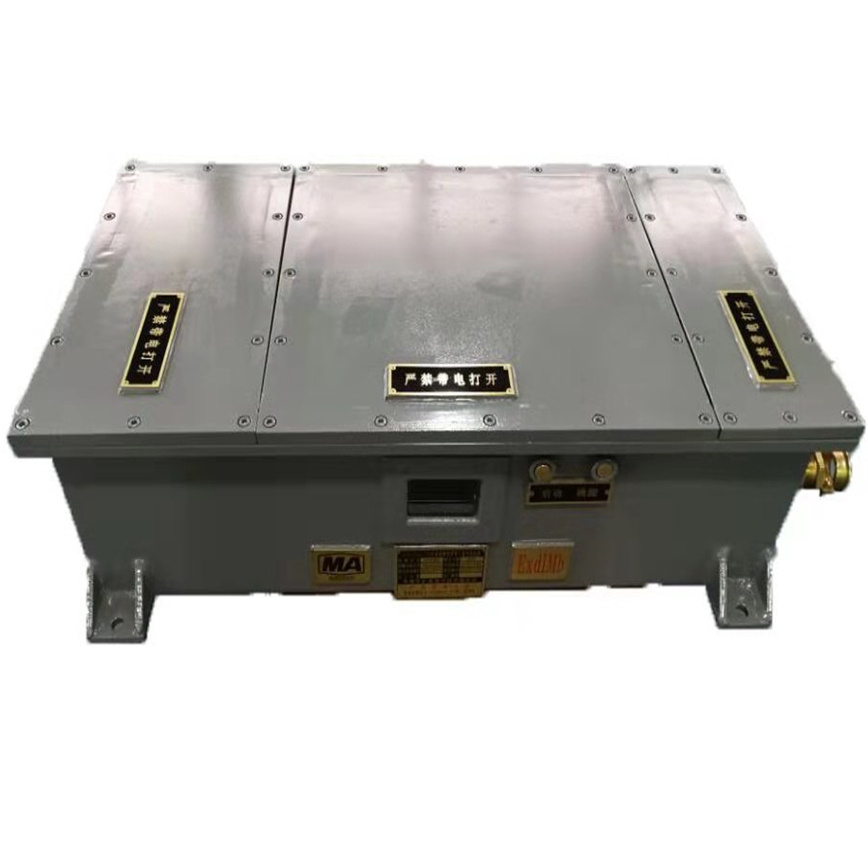

避难硐室用后备电源DXBL1536/127B锂离子蓄电池电源

避难硐室用后备电源DXBL1536/127B锂离子蓄电池电源

1概述

DXBL1536/127B 矿用隔爆型锂离子蓄电池电源（以下简称电源）可用于需要大容量后备电源的设备和系统中。

电池箱为矿用隔爆型

电源在下列环境条件下能正常工作：

a) 环境温度：0℃～40℃；

b)空气相对湿度：≤95﹪（＋25℃）；

c)海拔高度： 不高于 2000m；

d)大气压力：80kPa～106 kPa(海拔高度不高于 2000 米)；

e)无显著振动和冲击的场合；

f)允许在煤矿井下有瓦斯（甲烷）和煤尘爆炸危险、周围无腐蚀性气体的环境中使用；

２．电源结构及外形尺寸、重量

2 结构概述

电源由外壳、电池组和电池组管理系统、逆变器、充电器、充放电继电器及显示屏组成。电源有三个腔体组成(锂电池组腔、接线腔、电池组管理系统腔)。通过各电源的接线腔与电池组的管理系统相连接，对电池组进行充放电管理控制。电池组管理系统腔侧壁装有两个按钮点动自复位按钮，一个按钮是电源启动开关，另一个是显示屏翻页按钮。

2．3 外形尺寸： 920×470×260mm （长×宽×高）

2．4 重量： 110Kg

工作原理：

外部交流输入供电时，变压器输出一路AC127V 通过在线逆变器隔离输出 AC127V 给外部负载供电；同时变压器输出的另一路 220V 给充电器，充电器通过继电器和二极管单项回路给电池组充电。外部交流输入电压断电时，电池组通过继电器回路及二极管单向回路输出给逆变器直流输入端，逆变输出 AC127V 交流电源给负载供电。BMS 管理系统的从控板对电池组进行充放电管理，采集板对电池组单体电池电压进行温度和电压采集管理。BMS 从控板得电时充放电继电器都吸合，充电时，当单体电池电压达到过压时(大于 3.65V)，则充电继电器断开,电池组处于均衡状态，当单体zui高电压均衡落到 3.3V 时，充电继电器再次吸合进行每天一次的补电。电池组放电时，放到单体电池电压欠压时（小于 2.75V），放电继电器断开，此时外部负载断电，只有 BMS 耗电，当电池组单体zui低电压低于 2.70V 时，BMS 断电（此时显示屏也不亮），从而保护电池组不至于过放损坏电池。

电气性能和技术参数

工作方式和基本功能

工作方式：连续工作方式；

基本功能：充、放电和动力蓄电功
