继电保护测试仪试验界面操作方法

  继电保护测试仪试验界面上中将Ua、Ub分成第一组，该组程序固定为变频率：将Uc和la、Ib、Ic作第二组，可设定为变频率/不变频。Ua、Ub、Uc均可输出0-120V。

  继电保护测试仪同期试验：同期试验中频差试验时设定第一组变频，第二组不变频，即Ua、Ub变频，Uc不变频，两组之间即出现差频。可使用Ua和Uc或者Ub和Uc分别作同期试验中的待并侧和系统侧电压进行同期频差试验。

  继电保护测试仪低周试验：设定第二组也变频，则Ua、Ub、Uc、la、lb、Ic同时变频，可进行低周试验。

  本试验中可变化的变化量是：频率。

  继电保护测试仪需要输入的各种设定量：

  各相电压、电流的初值、相位频率的初值

  手动试验时频率变化步长/自动方式时每秒频率变化值Af/At

  自动/手动变频，武汉市合众电气继电保护测试仪。

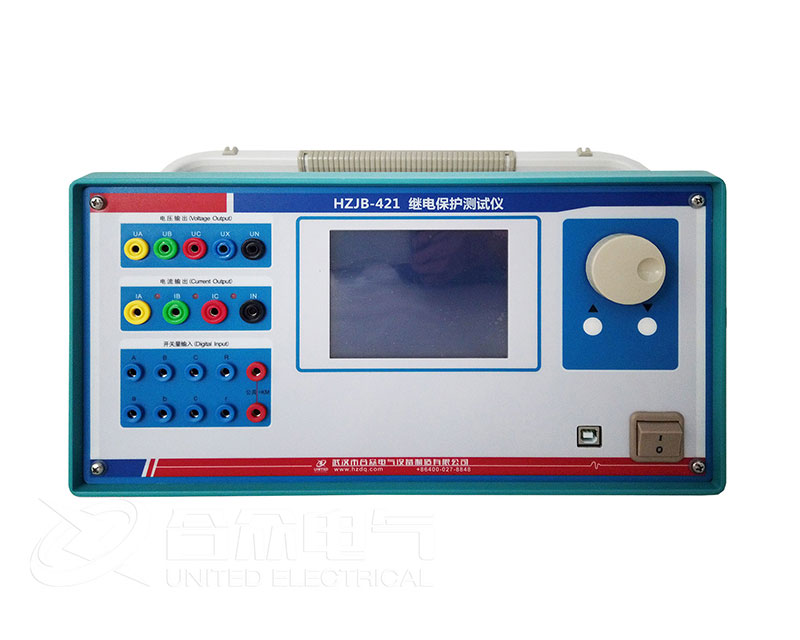

  手动变频时手动控制增减频率，每旋动旋钮一格或按一下“▲”或“▼”，频率变化一个步长量。

  自动变频时变频步长将自动转变为频率变化值Af/At，即每秒频率变化多少Hz，此时频率按此速率匀速变化，用于做低周滑差闭锁试验。http://www.hzdq.com/index.php/index-view-aid-280.html。

  继电保护测试仪数据设定完毕后，选定“确认”、“开始”即开始试验。手动变频方式时，旋动旋钮或使用“▲”或“▼”增减频率。当继电器接点动作及返回时，继电保护测试仪屏幕上测试记录区将显示被测继电器的动作时间和返回时间、动作频率和返回频率以及动作时Ua与Uc之间的角差(用于同期试验时测动作角差)。

  自动变频主要用于做低周滑差。试验开始后电流电压、频率先以初设值输出，不立即变频，待按下“▼”后频率自动降低，继电器接点动作时频率将停留在动作点位置等待下一步操作，此时再按“▲”或“▼”键，频率将按所给方向自动加或减，直至下一次动作。开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。

  开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开始"时闭合，试验"停止"时断开;另一路跟踪试验数据的变化，即在试验开始后第一次按动“▲"或"▼"按钮时闭合，试验“停止"时断开。

  数据记录区：保护动作、返回时记录区记录动作时间、返回时间、动作频率、返回频率以及动作、返回Ua与Uc的角度差(用于同期试验时测动作角差).
