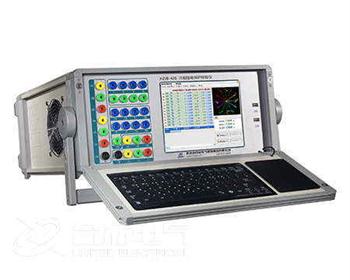

继电保护测试仪开入量试验操作

  在各种方式下均可随时更改哪些量需要变化，点击对应的“变”框打“√”或取消即可。在手动方式时，可以同时将各相输出改变为所需要的值。具体操作方法是：依次直接键入所需改变的各相的幅值和相位值(在未完成前不按“确认”键)，在各值均输入完后按“确认”键，装置将立即同步地将各相输出改变为键入的各值。

  武汉市合众电气继电保护测试仪开入量，http://www.hzdq.com/index.php/index-view-aid-279.html

  继电保护测试仪各开入量是共用一个公共端的。接入保护的动作接点的时候，一端接测试仪公共端，另外一端接开入A、B、C、R、a、b、c中任一个。需要注意的是当接点是带电位的时候，一定要把正电位接入公共端。

  在继电保护测试仪本测试模块中，开入量A、B、C、R、a、b、c均默认有效，互为“或”的关系，不需要某个开入量时，可选择关闭。试验时，保护的跳、合闸接点可接至任一路开入量中(在线路保护中，软件默认开入R为重合闸信号接入端)。开入公共端(红色端子)在接有源接点时，一般接电源的正极端。只要继电保护测试仪接收到某路开入量的变位信号，即在该开入量栏中记录下一个时间。

  如果有多路开入量变位，各路中将会记录各自的时间。
