基本介绍

ZD6系列电动转辙机是目前用量大的转辙机之一，它的用途是改变道岔开通方向，锁闭道岔，反映道岔的位置状态。ZD6系列电动转辙机广泛应用于国家铁路、城市轨道交通、地方铁路，ZD6系列电动转辙机适用于时速120km/h以下的普通单开道岔和复式交分道岔，根据对道岔的保护方式分为可挤和不可挤型两种;根据对道岔的锁闭方式又可分为单锁闭和双锁闭。它可以单机牵引道岔，也可以通过系列中不同型号转辙机的相互匹配实现双机牵引道岔，从而满足不同道岔的需要。     销售咨询电话：15689789708 （微信）

相关型号

ZD6-A 165/250、ZD6-D 165/350、ZD6-E 190/600、ZD6-F 130/450、ZD6-G 165/600、 ZD6-H 165/350、ZD6-J 165/600、ZD6-K 190/350

主要结构

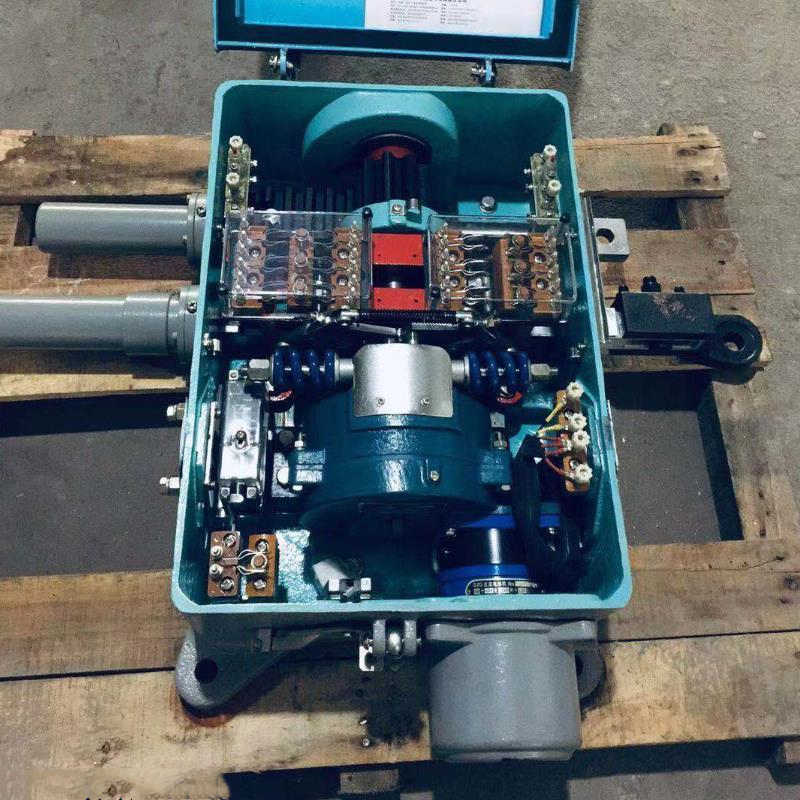

ZD6系列电动转辙机根据道岔使用状态的要求，各型号的配置略有不同，现以基本型ZD6-A为例说明。

电动机

采用交流/直流串联电动机

减速器

用于降低转速以获得足够的转矩，并完成传动功能。

摩擦联结器

转换锁闭装置

由锁闭齿轮和齿条块组成，将转动变为平动，通过动作杆带动尖轨运动，转换到位后进行锁闭。

自动开闭器

通过表示杆与尖轨连接，表示杆随尖轨移动。只有当尖轨密贴并锁闭后，才能接通道岔表示电路，并断开道岔的转换电路。

挤岔保护及报警装置

包括挤切销和移位接触器等。挤切销用于连接动作杆和齿条块，挤岔时挤切销被切断，使动作杆和齿条块分离，避免机件损坏。移位接触器用于监督挤切销受损状态，道岔被挤或挤切销折断时，断开道岔表示，并接通挤岔报警电路。

遮断器(又称为安全触点)

位于电动机一侧，用于断开电动机的电路。只有打开遮断器，才能插入手摇把人工转换道岔，或者打开机盖进行维修。

基本参数

额定电压:DC 160V

工作电流:≤2.0 A

1.地脚安装孔:610mm×360mm

2.外形尺寸:1100mm×725mm×258mm
