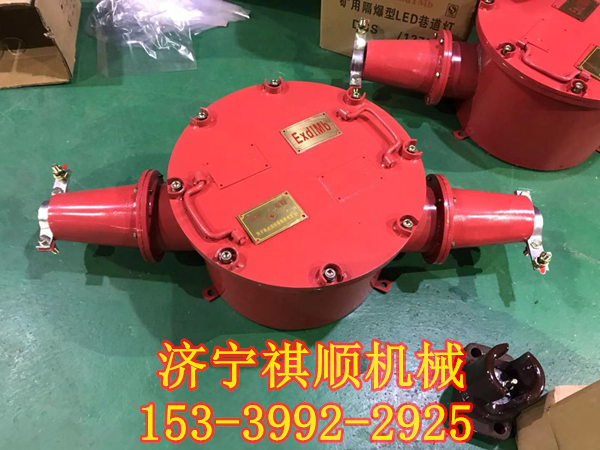

矿用三通高压接线盒 10千伏隔爆型高压接线盒BHG1

隔爆型高压接线盒BHG1-400/10-3G 矿用三通接线盒
销售：傅经理 电话（微信）15339922925
BHG1系列矿用隔爆型高压电缆接线盒（以下简称接线盒）适用于含有爆炸性气体（甲烷）、煤尘混合物的煤矿井下，在交流50Hz、电压3.3kV、6kV、10kV供电网络中作电缆连接之用。

接线盒的隔爆外壳为钢板结构，盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，接线柱上用压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子。

一.用途：
BHG1-400/10-2G矿用隔爆型高压电缆接线盒（以下简称接线盒），适用于
爆炸性气体（甲烷）和煤尘混合物的矿井中，供煤矿井下电压至10千伏，
电流至400 315安培，系统额定断开电流至12.5KA供电系统中，连接两段矿用
橡套软电缆之用。
二.技术数据：
型号额定电压额定电流引入电缆类型密封圈同心槽直径（mm）外型尺寸
BHG1-400/10-2G 10KV 400 315 200铠装电缆88 970×385×220

使用
1、接线盒拆箱后，应检查有无损坏现象，零件有无缺失。
2、接线盒严禁带电操作，必须按《煤矿安全规程》进行操作，电缆的安装必须严格执行安装工艺，可在井下进行，具体的安装工艺请参照《BHG1-400/10-2G矿用隔爆型高压电缆接线盒》说明书。
3、特别提醒的是，在安装时出线部分应灌环氧树脂。接线盒的检查与电缆同时进行，如温度超过80℃时，应立即查明原因及时解决检查时要查看紧固件、警告牌是否完整。
