局部放电检测仪开关柜检测干扰源分析

开关柜局部放电检测易受各种干扰，其干扰源主要有4种：

  1、室外设备干扰信号，主要为室外马达、变电站场地设备或杆塔电晕信号、主变机械振动干扰等;

  2、室内辅助设备干扰信号，主要为驱鼠器、照明闪烁、风机干扰等;

  3、人员干扰，主要为人员手机信号、身体静电干扰等;

  4、高压设备干扰信号，主要为柜体共振、多个局部放电故障互相干扰、超声局部放电故障对附近柜体超声波反射信号的干扰等。

  排除干扰首先要关闭室内外辅助设备，进行背景检测，通过暂态地电压(TEV) 、超声、特高频信号方向、强度、幅值的变化趋势，辨别声音特征等来确定信号来源，必要时可采用具有定位功能的局部放电检测仪器进行精确定位。

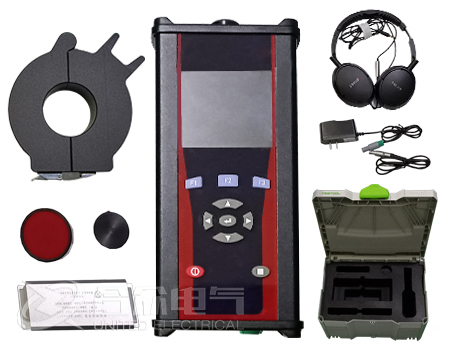

  局部放电的检测定位，武汉市合众电气局部放电检测仪局部放电检测。

  局部放电检测时应记录背景值、环境温度和湿度、开关柜的运行状态，必要时记录负荷，便于后期分析比对。TEV检测位置应固定，便于跟踪对比。超声检测采用超声探头从柜体缝隙、观察窗等处进行检测。特高频信号应从玻璃观察窗等非金属封闭处检测。对于存在局部放电异常故障应进行跟踪监测，依据局部放电的严重程度和发展趋势安排跟踪周期。

  局部放电定性，http://www.hzdq.com/index.php/index-view-aid-2354.html

  开关柜局部放电类型主要有沿面放电、尖端放电、悬浮放电、内部放电等，各种放电的信号特征、产生机理和放电位置不同。沿面放电超声信号明显，放电位置集中于设备表面，主要为表面脏污受潮引起绝缘下降;尖端放电超声信号明显，多伴随有TEV(暂态地电压) 信号和特高频信号，特高频脉冲序列相位分布(PRPS) 图谱极性效应明显，放电幅值较小且分散，主要为导电体表面毛刺棱角引起;悬浮放电特高频信号明显，多伴随有TEV信号，PRPS图谱相位常具有一定对称性，放电幅值较大且较为稳定，主要由器件松动或异物引起; 内部放电TEV信号明显，多伴随有特高频信号，PRPS图谱放电幅值较分散，且放电次数少，由于放电位置为设备内部，超声信号衰减较大，超声检测不灵敏。
