变压器综合测试仪试验操作步骤

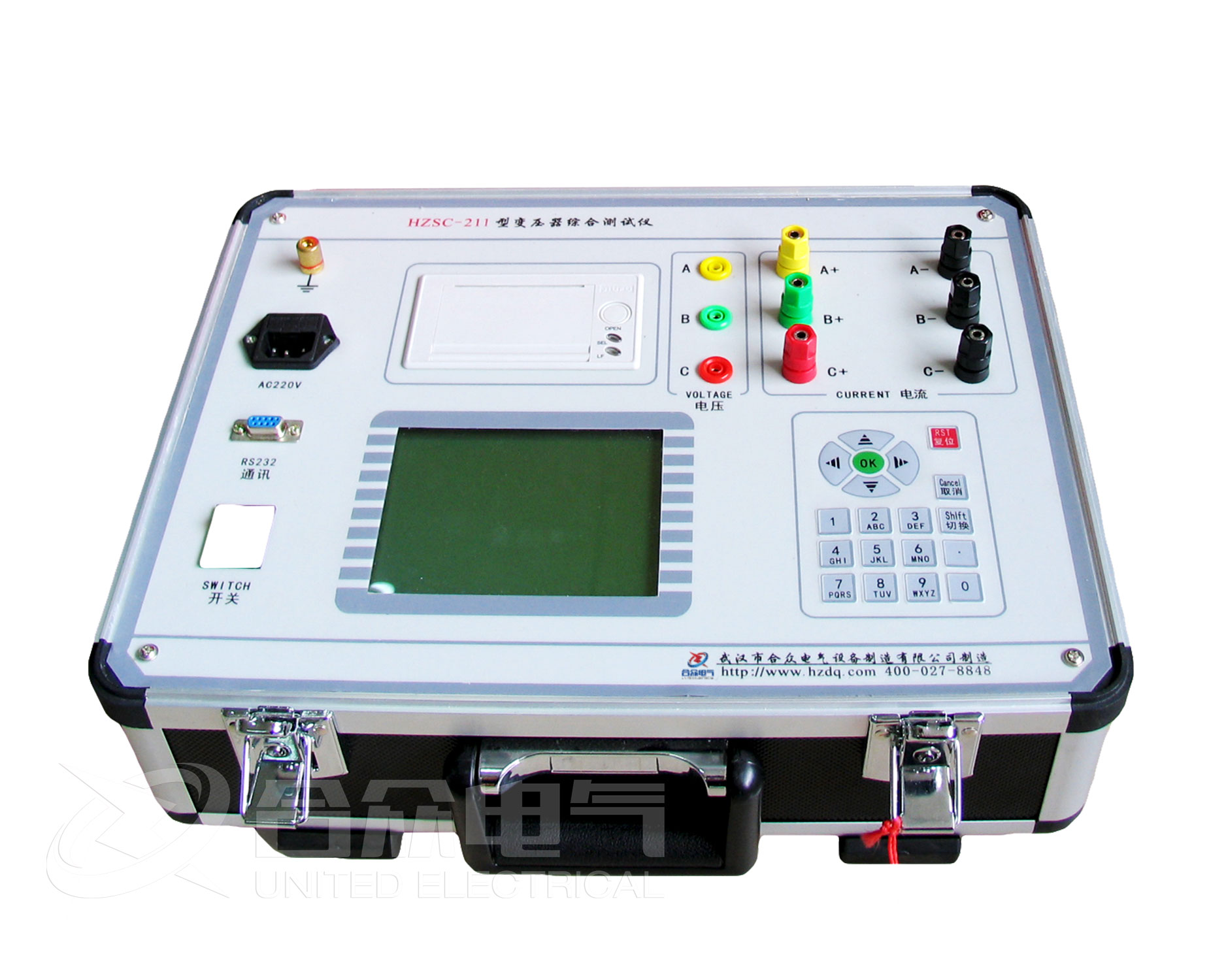

  武汉市合众电气变压器综合测试仪（台）能满足10KVA—10000KVA以下的电力变压器的直流电阻测试、变比组别测试、空载损耗测试、负载损耗测试、交流耐压测试、感应耐压测试等试验。

  1、将变压器试验输出电源线接至被试品变压器的低压侧，合上总试验电源开关，这时总电源指示灯亮，操作员打开电源锁开关。

  2、按一下功率分析仪面板上的“电源”按钮，此时功率分析仪显示屏显示友好界面，同时启动计算机，操控变压器测试软件。根据试验要求设置功率分析仪的参数(操作详见变压器测试软件说明书);

  3、按一下变压器综合测试仪“发电机启动”按钮，此时发电机启动指示灯亮，在按一下变压器综合测试仪“感应合闸”按钮。http://www.hzdq.com/index.php/index-view-aid-240.html。

  4、根据试验要求设置“感应耐压计时器”的耐压时间，将计时器设为40S。根据试验要求选择电压档位，按下变压器综合测试仪面板上相对应的电压档位按钮，此时相对应的电压档指示灯亮。

  5、根据试验要求选择电流，按下变压器综合测试仪面板上相对应的电流档位按钮，此时相对应的电流档指示灯亮。根据试验要求选择“单相试验”或“直接采样”，按下变压器综合测试仪面板上相对应的按钮，此时相对应的档位指示灯亮。

  6、按下变压器综合测试仪面板上的“感应试验”按钮，此时相对应的指示灯亮。按下变压器综合测试仪面板上的“试验合闸”按钮，此时相对应的指示灯亮，试验场警灯闪烁。

  7、按动变压器综合测试仪面板上的“电压快升、快降”按钮，观察台体面板上的功率分析仪电压指示，达到需要电压时停止升(降)压，同时观察变压器综合测试仪的感应输出电流及感应电压的变化。

  8、按下变压器综合测试仪的“感应耐压计时”按钮，此时计时器开始计时，同时观察变压器综合测试台的感应输出电流指示，如发现泄露电流在增大应按下“急停/功能换挡”按钮。

  9、在感应耐压计时到后，“感应试验报警”声光报警，开始自动降压，同时电压降压指示灯亮，电压降到零位，零位指示灯亮。
