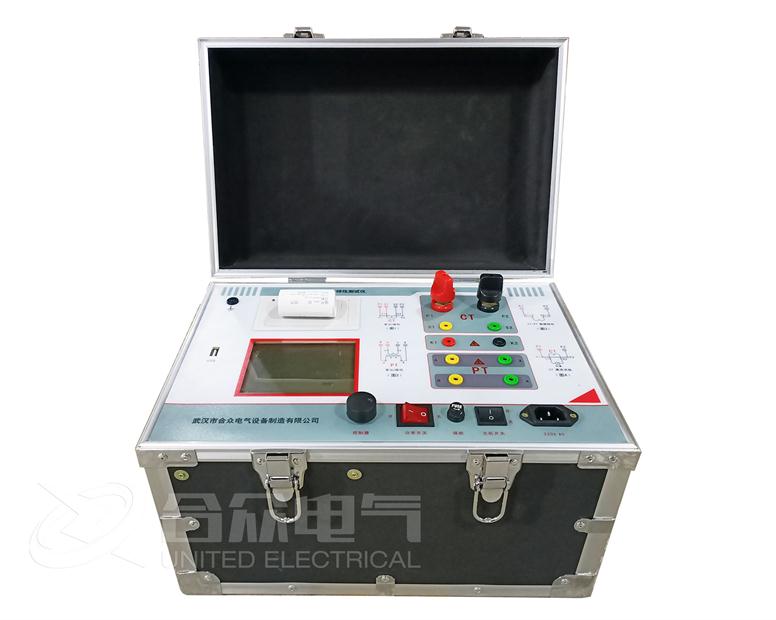

互感器综合特性测试仪CT伏安特性试验

互感器CT伏安特性试验目的

  (1)检查新投产互感器的铁芯质量,留下CT的原始实验数据。

  (2)运行CT停运检验维护时通过鉴别CT伏安特性的饱和程度即电压拐点位置,判断运行一定时期后互感器的绕组有无匝间短路等缺陷,以便及时发现设备缺陷,确保设备安全运行。互感器综合特性测试仪厂家武汉市合众电气。

  (3)互感器综合特性测试仪以CT伏安特性为依据作CT10%误差曲线，对CT精度进行校验。

  互感器CT伏安特性试验，http://www.hzdq.com/index.php/index-view-aid-2235.html。

  互感器综合特性测试仪测得的伏安特性曲线与伏安特性曲线或的测量伏安特性曲线比较,拐点位置电压不应有显著降低。若有显著降低,应检查二次绕组是否存在匝间短路。施加于电流互感器二次接线端子上的额定频率的电压，若其均方根值(有效值)增加10%，励磁电流便增加50%，则此电压方均根值称为拐点位置电压。

  其理论依据：拐点位置的CT铁芯进入饱和状态，此时励磁电流几乎全部损耗在铁芯发热上，由于CT直流电阻R2与CT二次绕组匝数有关，当CT二次绕组匝间短路时，造成直流电阻R降低，在CT伏安特性上表现为拐点位置电压U有明显的下降(在CT铁芯饱和电流不变的情况下，拐点位置的电压U0’=I饱和×R2)，据此判断CT二次绕组异常。

  CT10%误差曲线校验

  10%误差曲线是保护用电流互感器的一个重要的基本特性。继电保护装置反应的是一次系统的故障状况，当一次系统故障，保护装置动作时，电流互感器一次电流通常比正常运行时的电流大得多，因此，电流互感器的误差也会扩大。为了使电保护装置能够正确反应一次系统状况而正确动作，要求电流互感器的变比误差小于或等于10%。
