变频串联谐振中励磁变压器温升性能要求

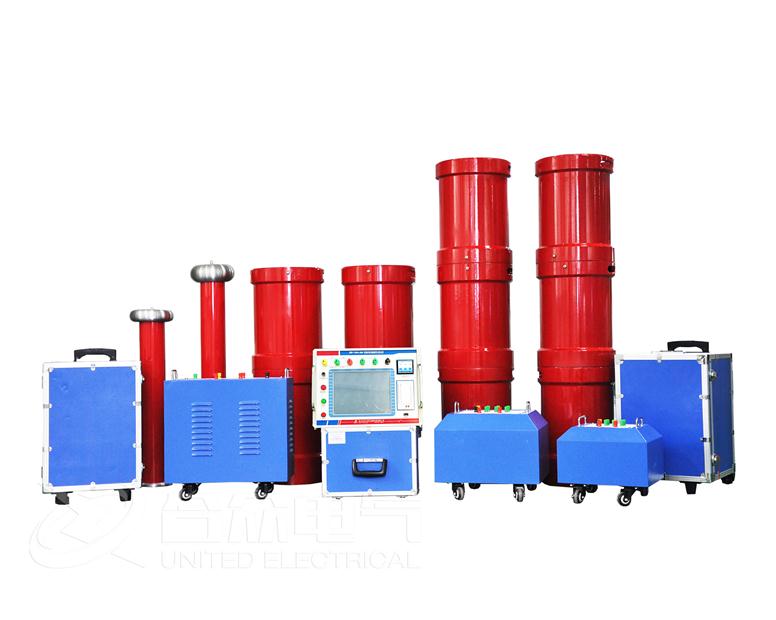

变频串联谐振外观要求，装置的金属件外露表面应具有良好的防腐蚀层，产品铭牌及端子标志应符合图样要求。装置额定电压，装置额定电压的优先值(kV)：20、60、100、200、400、600、800、1200。

  变频串联谐振装置额定容量，装置额定容量优先值(kvar)：15、30、50、100、200、400、600、800、1200、1600、3200、6400。

  励磁变压器输出电压，励磁变压器输出电压优先值(kV)：1.0、2.0、4.0、6.0、10、20、30。

  额定频率，调感式谐振装置额定频率为50Hz;调频式谐振装置额定频率为30Hz~300Hz。

  电感值，电抗器的电感值与额定电感值之差不得超过额定电感值的-10%~+5%。任意两节(或段)电抗器的电感之比不得超过两节(或段)电抗器额定电感之比的 1.02 倍。

  电抗器绝缘水平，电抗器应能耐受其额定电压的 1.2 倍工作频率电压作用 lmin 不发生闪络、击穿。工作频率为一个范围时，应在频率上限值进行。

  电抗器的温升，电抗器在谐振装置工作制的对应负荷和时间下，油浸式绕组温升不得大于 65K;干式绕组温升不得大于 60K。

  电抗器的局部放电，电抗器的局部放电量除另有规定外在额定电压下不得大于l0pC。注：另有规定系指用户与生产厂的协商的有关规定。

  电抗器放电要求，电抗器在额定电压下，5min 内进行两次高压端对地短路放电，整个装置应不发生损坏。

  变频串联谐振装置电抗器操作系统要求：武汉市合众电气变频串联谐振装置20年厂家。

  调感电抗器操作性能要求，调感电抗器操作性能应平稳、灵敏、无卡涩，其气隙位置指示与电感值应有对应关系，指示位置应正确、可靠。

  电抗器操作系统的连接要求，电抗器间操作系统的连接应为软连接，具有一定的调节范围。

  电抗器空载损耗测量，电抗器空载损耗耐压后值与耐压前值之比应不大于 1.1 倍。

  励磁变压器性能要求，励磁变压器的直流电阻、变比、绝缘电阻、介损性能要求应符合GB1094.1、GB 1094.2、GB 1094.5 的性能要求。

  油浸式励磁变压器温升性能应满足额定容量条件下绕组温升不大于65K，并不得出现渗漏袖现象;干式励磁变压器温升性能应满足额定容量条件下绕组温升不大于60K，绝缘不得开裂。

  励磁变压器绝缘水平应耐受工作频率下的1.1 倍额定输出电压作用3min，不发生闪络、击穿;工作频率为一个范围时应取频率上限值。http://www.hzdq.com/index.php/index-show-tid-179.html。

  调压器性能要求，调压器调压应灵活、平稳、无卡涩。

  调压器调压到零位时，残余电压不得大于 2V，调压到高位时，电压值与额定电压值之比应不大于1.10。

  调压器在额定负载作用下，绕组温***不得高于60K。调压器指示应准确、可靠。

  电容分压器，电容分压器电容量的偏差，电容分压器电容量的偏差不得超过额定值的±5%，而且两节之间的电容值之比不得大于两节额定电容值之比的1.02 倍。
