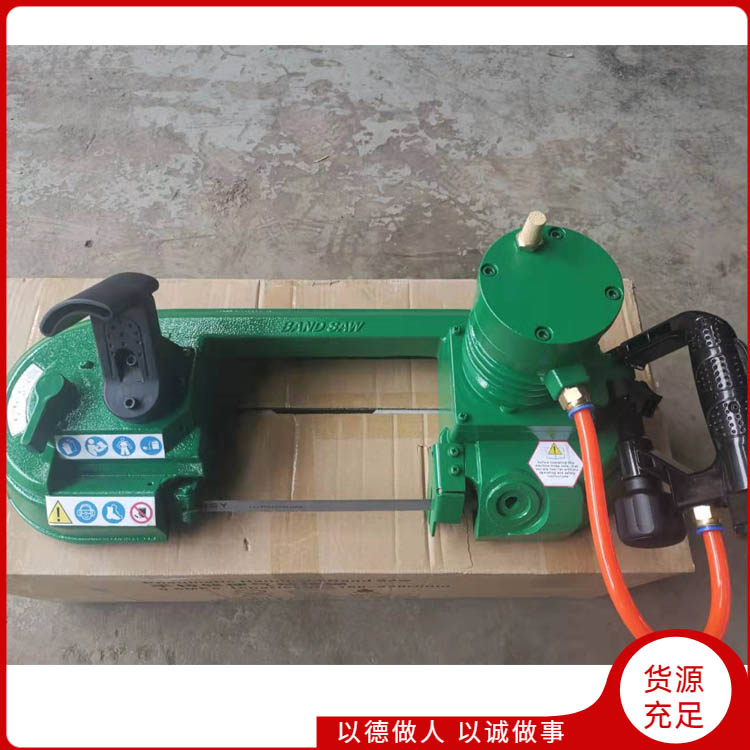

JRD-13/1500矿用风动乳化液带锯的技术要求

JRD-13/1500矿用风动乳化液带锯的技术要求

结构及工作原理

本线锯是以乳化液为动力源。它的机构组成是通过调节非圆行星齿轮乳化液马达进出液流量的大小，控制马达在不同的转速下工作，再经一对变速齿轮构成二级减速器，经调速后带动线锯工作。马达手把控制进出乳化液。按住马达手把开关，乳化液即可通入马达壳体，在进出液的压差作用下，太阳轮发生转动带动马达主轴旋转,再通过齿轮减速带动输出轴回转,线锯开始工作。松开手把开关，线锯停止工作。

JRD-13/1500矿用风动乳化液带锯技术特点

1 采用非圆齿轮乳化液马达，体积小，重量轻，便于井下移动。

2 采用循环式锯条进行切割，速度快，切割尺寸范围大。

3 采用乳化液或矿物油作为工作介质，适用于采掘及采煤工作面各种工作环境。

4 结构强度高，耐冲击，适应井下恶劣工作环境。

5 在井下爆炸危险环境中使用时，使用乳化液对锯条进行冷却，消除了火花隐患,同时显著提高其使用寿命.

6 通过采用不同规格的锯条，可以切割从合金钢到橡胶、木材、原木、木制品、塑料等各种材料。

产品型号的含义

JR D - □/□

主参数：机重（kg）/马达定转速（r/min）

代号： D-带式

产品类型代号：JR-乳化液锯

项目

性能参数

JRD-13/1500

JRD-11/1500

额定压力（MPa）

10

10

额定流量（L/min）

30

30

切割速度（m/min）

70

60

马达空载转速rpm

1500

1500

噪声db（A）

≤92

≤92

外形尺寸（长×宽×高）(mm)

225*60*215

200*550*190

重量（Kg）

13

11

冲洗液压力（MPa）

3.0-4.0

3.0-4.0

切割范围（长×宽）（mm）

140*220

120*140
