MQ22-450/40矿用锚索张拉机具技术参数

MQ22-450/40矿用锚索张拉机具技术参数

锚索张拉机具是煤矿巷道锚索预应力张拉安装的必备工具，确保锚索张紧达到预应力指标，是锚索安装成功的重要指标，气动锚索张拉机具特别适合煤矿井下有防爆要求的场合使用。

　　产品说明：

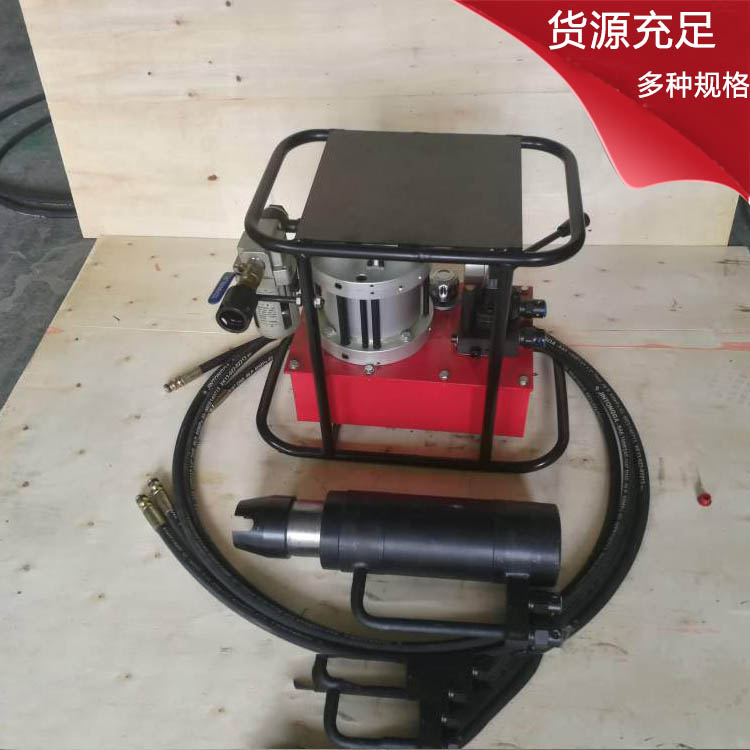

　　气动锚索张拉机具由张拉千斤顶、QYB-60型气动液压泵以及高压胶管等组成，构成一组煤矿巷道锚索预应力张拉安装的必备工具。张拉千斤顶内置工具锚，不但实现自动锚固和自动退锚，而且保证了操作安全，提高了工作效率。

　　产品特点：

　　气动锚索张拉机具结构合理、性能可靠，操作简单、使用安全，特别适合煤矿井下有防爆要求的场合使用。

　　主要参数：

　　参数/型号

　　MQ15-180/55

　　MQ18-180/55

　　MQ19-300/60

　　MQ22-300/60

　　额定张拉力

　　180KN

　　180KN

　　300KN

　　300KN

　　适用钢绞线直径

　　15.24mm

　　17.80mm

　　18.9 mm

　　21.6 mm

　　张拉行程

　　150mm

　　150mm

　　150 mm

　　150 mm

　　中心孔直径

　　17.5mm

　　20.5mm

　　21 mm

　　24 mm

　　承压面积

　　35.08cm2

　　35.08cm2

　　51.0 cm2

　　68.0 cm2

　　重量（含油）

　　17.5kg

　　17.5kg

　　25 kg

　　25 kg

　　气源压力(Mpa)

　　0．4～0．8

　　0．4～0．8

　　0．4～0．8

　　0．4～0．8

　　额定压力

　　55 MPa

　　55 MPa

　　60 MPa

　　60 MPa

　　油箱容量

　　2．4L

　　2．4L

　　2．4L

　　2．4L

1.采用摆线泵与柱塞泵组合的供油方式，排量大，效率高，具有国内领先水平，大大提高了张拉机具的工作效率。

2.结构紧凑，气马达直接带动同一轴上的摆线转子泵和柱塞泵工作，高压油经手动换向阀进入执行机构，体积小，重量轻，操纵方便，瞬时启动和制动，无极变速，可带负载启动。

3.大油箱设计，液压油升温慢，可长时间工作，市场一般的气动油泵的输出压力≤40MPa，我公司的气动油泵输出压力调至70MPa可稳定工作。

4.故障率低，不会因为过载而发生故障，当过载解除后才能重新正常工作，不带电工作，提高安全操作保障。
