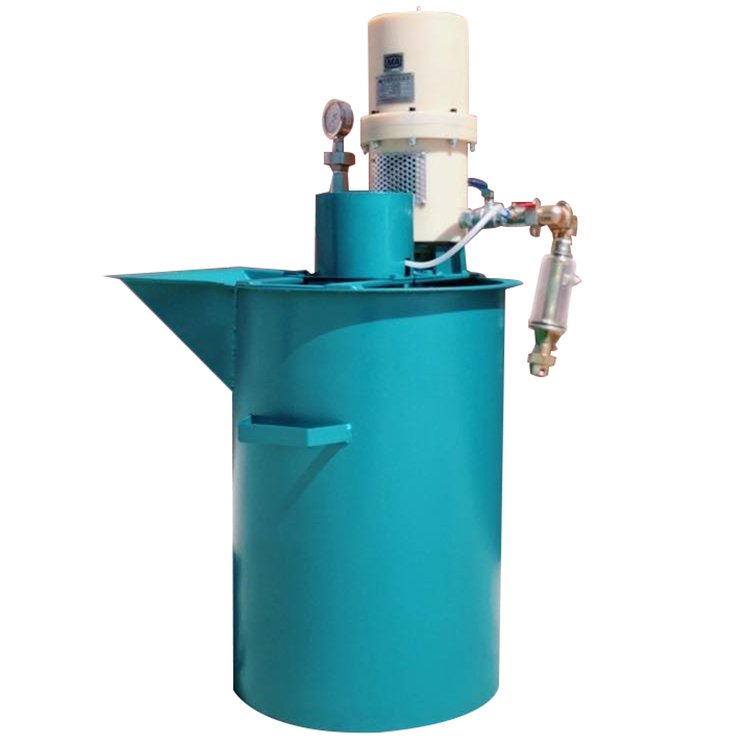

JQW-350S矿用气动搅拌机

JQW-350S矿用气动搅拌机

搅拌机以压缩空气为动力源，具有体积小，重量轻、不会超载的特点，适合于煤矿井下使用。在易燃，易爆，强磁、辐射，多尘埃，温度变化大以及淋水的场所，均可以安全使用。

本搅拌机主要用于煤矿、铁矿等井壁防水、加固注浆工程，以及地铁、隧道、水利、建筑等注浆堵水及破碎岩层的注浆固结工程时浆液的搅拌，也适用于其它需要充填浆液作业的区域。

JQW-80S矿用气动搅拌机的结构：

气动搅拌机主要由搅拌桶、气动马达、搅拌轴、悬挂式油杯、进气球阀等组成。

打开气动马达球阀，压缩空气通过球阀到悬挂式油杯，经过润滑的压缩空气到达气动马达，带动马达输出轴旋转。输出轴与搅拌轴通过联轴器刚性连接，从而带动搅拌轴转动，搅拌轴上有搅拌叶片和搅拌叶轮，该搅拌形式有利于浆液上下之间的流动，可实现浆液的搅拌。

风动搅拌机，即卧轴式风动搅拌机，由搅拌筒、搅拌轴、传动装置、底架等构成。搅拌轴水平安置在槽形搅拌筒内，在轴的径向臂架上装有几组搅拌叶片，随着轴的转动，搅拌筒里的混合料在搅拌叶片的作用下被强行搅拌。

小容量的风动搅拌机一般为移动式，依靠人工加料，倾翻搅拌筒出料。大容量的风动搅拌机有挪动式和固定式两种。有的风动搅拌机还备有加料装置和水箱。当制备小量灰浆时也可采用立轴式风动搅拌机。这种搅拌机的搅拌筒是一个水平放置的圆筒，圆筒中央有一根回转立轴，立轴的臂架上装有几组搅拌叶片，随着立轴的转动，搅拌筒里的混合料受到叶片的强力搅拌，搅拌好的灰浆由搅拌筒底部的卸料门卸出。

风动搅拌机产品优点：

体积小，重量轻，易于安装和搬运，操作方便，广泛应用于建筑冶金，铁路桥梁，预应力等工程施工和维护。

风动搅拌机产品构成：

风动搅拌机是由电机，卧式减速机，搅拌桶，储料桶构成，灰浆经一次搅拌后，进入储料斗经二次搅拌，使灰浆不会沉淀，离析，出料均匀通畅，避免堵浆现象。

风动搅拌机产品参数：

容   量：200升

功   率：3千瓦

电   压：380伏

转   速：80转/分钟

搅 拌 量：6立方米/小时

装料高度：980毫米

叶轮直径：50毫米

出口直径：51毫米

外形尺寸：直径900毫米*高度1146毫米

重   量：200公斤
