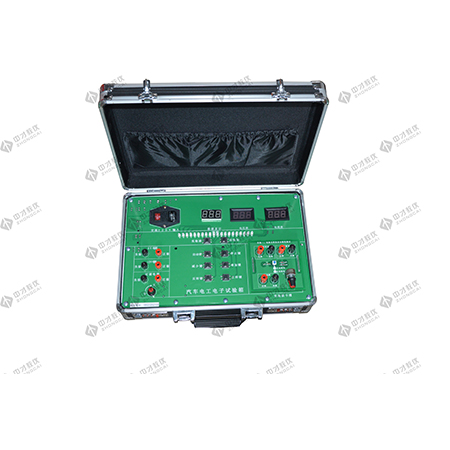

汽车教学仪器 汽车电工电子实验箱

汽车电工电子实验箱

一、产品简介：
汽车电工电子实验箱便携式箱体、实验箱和附件箱相结合，配套20块实验模板，其中包括：电路元件的伏安特性测试模板；简单RC电路频率特性测试模板；线性运放电路模板；集成功率放大电路模板；555定时器应用模板；D/A转换电路模板；A/D转换电路模板；全自动空调模板；空调电子扇控制模板；车前灯自动转换装置模板；汽车雨刷自动控制器模板；步进电机驱动电路模板；点火控制模块；油泵PWM油压控制模块；燃油喷射系统模板；水温传感器电阻检测模板；车速传感器测试模板；函数信号发生板，电源板；数字电压表、数字电流表、逻辑电平开关。

二、功能特点：
1. 测试元件伏安特性曲线。
2. 测试RC电路电容充放电过程及RC电路频率响应。
3. 实现运放的反向比例运算电路、同向比例运算电路、反向加法运算电路。
4. 检测运放功率的放大情况。
5. 形成频率、占空比可调的脉冲信号。
6. 数字信号转化为模拟信号，模拟信号转化为数字信号。
7. 检测模拟转速、水温、压力传感器信号与空调运转的关系。
8. 模拟空调电子扇在不同水温及压力条件下的工作状态。
9. 模拟车前灯在灯光照射下远光和近光的转化，模拟雨刷工作状态。
10. 产生可调频率信号，模拟步进电机驱动信号。
11. 用可调频率信号控制点火模块工作。
12. 喷油信号脉宽可调，模拟喷油嘴电路。
13. 显示水温传感器温度与电压关系。
14. 输入信号，显示模拟转速。
15. 产生频率可调的正弦波，方波等信号。
16. 提供+12V、+5V直流电源，1.2~35V 可调直流电源，15V交流电源。

三、实验项目
1. 电工电子箱认识实验
2. 电路元件的伏安特性测绘
3. 简单RC电路的过渡过程
4. 整流、滤波电路的测试
5. 集成运放的线性运算电路
6. 集成功率放大器
7. 555定时器的应用--多谐振荡器
8. 基本门电路
9. D/A转换电路
10. A/D转换电路
11. 全自动空调
12. 空调电子扇控制模块
13. 车前灯转换电路
14. 汽车雨刷器
15. 步进电机控制模块
16. 汽车点火电路
17. 燃油喷射系统控制模块
18. 水温传感器
19. 车速传感器
