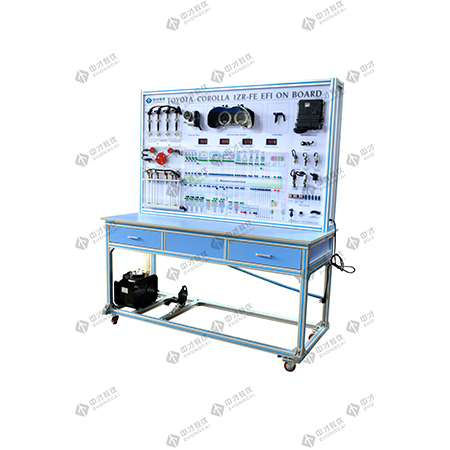

丰田汽油发动机电控系统示教板

一、产品简介：

该实训系统以真实的丰田电控汽油发动机系统为基础，将所有相关传感器执行器整合到一个示教板上，系统的展现了电控汽油系统的工作原理。可进行点火喷油演示实验、故障诊断、数据测量等实训操作。

二、功能特点：

1.真实可运行的汽车电控汽油发动机系统，充分展示汽车电控发动机系统的组成结构和工作过程。

2..实训台面板上安装有数字显示表，可实时显示发动机传感器参数的实时变化。

3. 实训台测量面板上绘有彩色喷绘电路图，安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

4.实训台配备故障设置系统，可以设置一个及多个常见的故障来模拟电控发动机系统的电路故障，以达到考试考核的目的。

6. 实训台安装有诊断座，可连接专用或通用型汽车解码器，对电控发动机系统实行读取故障码、清除故障码、读取数据流等自诊断功能。

三、教学内容：

1. 电控汽油发动机系统的配置组成的认知

2. 了解电控汽油发动机系统的控制原理

3. 掌握电控汽油发动机的基础知识

4. 掌握电控汽油发动机的工作原理

5. 能够独立列举和解释电控汽油发动机系统的元件

6. 掌握电控汽油发动机系统的传感器执行器工作条件

7. 独立对电控汽油发动机系统进行故障排查、保养和维修

四、技术参数：

1.外形尺寸：1600×700×1800mm(长×宽×高)

2.输入电源；AC 220V±10% 50Hz

3.工作电源；DC12V

4.演示液体：柴油
