白城一体化云台摄像机_激光夜视重型一体化云台摄像机

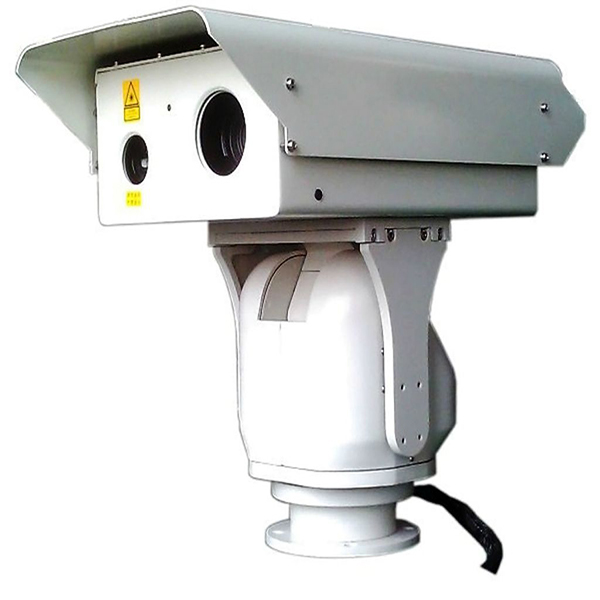

重型高清1.5km激光夜视摄像机

一体化云台摄像机，云台集成和基站集成的基础上，把基站控制器和云台集成为一体，整机只用两块高集成电路板就等同于数个产品的功能，使维护更简单、安装更容易、功耗更低、搬运更方便。该产品可广泛应用于森林防火、平安城市、天网工程、雪亮工程、智能交通（公路、铁路、港口、码头、机场等）、农林水利、海事渔政、电力、石化、环保、边海防等野外监控领域。

(1)      高集成电路设计

用一块电路板实现了传统云台需要电机驱动、编码、电源转换等几块电路板完成的功能;用另一块电路板实现了传统数据管理系统需要传输、编码、功放、逆变、温控、对讲等多个产品完成的功能。

(2)      创新性结构设计

在将传动系统和数据控制系统集成到一台整机的基础上，又把传动系统和数据控制系统分别放置在传动舱和电子舱，既实现了高集成、多功能、轻型化，又避免了电路板之间相互影响，有利于电路板安装、调试和维护，提高产品的稳定性和可靠性。

(3)      可现场维护

颠覆传统的“整机返厂维修”模式，非专业人员可在不下塔/架的情况下通过更换高集成电路板完成维护，提升了系统运营效率，降低了系统维护费用。

(4)      产品防呆设计

产品连线采用工业级标准航空插头，具有明显的方向标记，防止因误接而损坏设备。

(5)      易运输、易安装

整机重量约15Kg左右，体积小，重量轻，运输和安装省时、省力、省钱。

(6)      低功耗

整机功耗小于30W，当采用太阳能或风能供电时，可节省大量供电设备的采购、安装和维护等费用。

(7)      可远程网管

能够远程随时随地掌握设备运行状态;当设备发生运行异常或出现故障时，自动发出告警信息并定位故障设备位置。

适用范围*

昼间3km
  夜间1.5km

激光光源

12W，808nm近红外军品级激光

激光角度

0.7°～20°

距离角度匹配

DSS数字化步进照明角度控制技术，0.1°精确随动控制
  SLM双光轴自锁对准装置，精度可达0.01°，预留外部对准窗口，无需拆盖维护

摄像机


1/1.8''靶面CMOS
  0.004lux星光级超低照度彩转黑

200万像素,1920X1080，一体化ICR双滤光片日夜切换，
  H.265/MPEG4/MIPEG视频格式,支持双码流
  视频码率32Kbps~16Mbps，60Hz30帧/秒
  ABF自动后焦调节功能

光敏控制

控制方式：独立光敏控制电路，精准同步切换激光开关和摄像机昼夜模式

镜头

15～528mm

百万高清红外校正，昼夜焦点一致
  电动两可变，DC8-12V，自动光圈，DC5V精密电位器预置位，变倍聚焦反馈

护罩

材料：精铸铝合金外壳，不锈钢固定件，抗强风。
  结构：一体化双视窗设计
  防护等级：IP66，防水防尘
  接口：航空防水插头

云台

载重：40kg
  角度：水平360°连续旋转，俯仰+40°～-75°
  速度：水平0.01～60°/S，俯仰0.01～30°/S

预置位80个，具有巡航、扫描功能

主控电路板


32位ARM嵌入式MCU主控电路
  DC3.3V、5V、12V、24V多电压多路供电，保证摄像机、光敏、镜头、云台正常工作
  集成1%低纹波恒压恒流源，驱动激光器稳定工作
  5组12位AD模数采集口，内部存储同步精密算法数据，实现镜头焦距、激光角度、云台方位同步随动预置位功能

接口

1路10M/100M自适应以太网口，1路AC24V/DC24V，
  军用级航空防水插头

协议

TCP/IP、HTTP、DHCP、DNS、DDNS、RTP等多种网络协议
  支持ONVIF2.0
  Pelco-P、Pelco-D行业标准等多协议，波特率2400、4800、9600、19200可选

供电

AC24V/DC24V±10%，50Hz，150W，标配AC220V->AC24V电源
  （可选DC12V供电）

环境指标

工作温度：-25℃～+55℃（-40℃可选）
  储存温度：-35℃～+65℃
  湿度：<90%
  防雷击浪涌：电源4000V,通讯视频信号2000V
  防护等级：IP66

整机重量

≤30kg
