AR6209全极高频低功耗霍尔开关

AR6209是一颗低功耗、高灵敏度全极性、并具有闩锁输出的霍尔开关传感装置。

AR6209具有磁场辨别全极性，亦即只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭。与其他一般霍尔传感装置不同的是并

不要特定南极或北极才可以动作，减少了组装时辨别磁极的困扰。产品采用了动态失调消除技术，该技术能够消除由封装应力，热应力，以及

温度梯度所造成的失调电压，提高器件的一致性。

AR6209内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。由于AR6209使用先进的Bi-CMOS 工艺，整体优化了的线路结构，使得产品获得极低的输入误差反馈。同时该产品采用及其小型化的封装工艺，使得产品

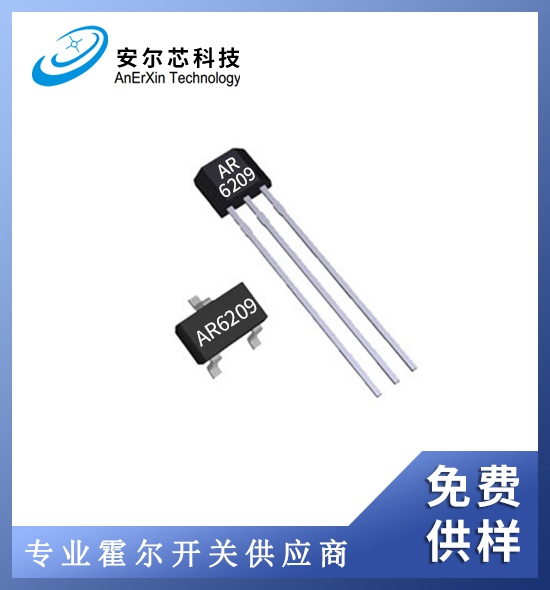

更具极高的性能和市场优势。 AR6209提供TSOT23-3和TO-92S两种封装，工作温度范围为-40~150℃。

工作范围宽，2~5V

反应速度快，工作频率为12KHz

全极性输出，对南极和北极磁场均可响应

良好的温度稳定性

开关点漂移低

ESD（HBM）6000V

TSOT23-3小尺寸封装
