矿井下气动风门控制装置 井下风门控制设施

矿井下气动风门控制装置 井下风门控制设施

矿井下安装无压风门控制有全气控风门控制装置、风门电控装置、含PLC通信风门电控装置、手动机械闭锁风门控制装置，根据使用场所可根据情况做选配，无压风门尺寸多，需要客户提供详细的风门尺寸做定制，配合QWMX全气控风门气动装置专用气控箱气缸成套设备完成整套风门的开闭使井下回风巷正常通风回流。
联系人：刘经理18053725291,0537-3155291

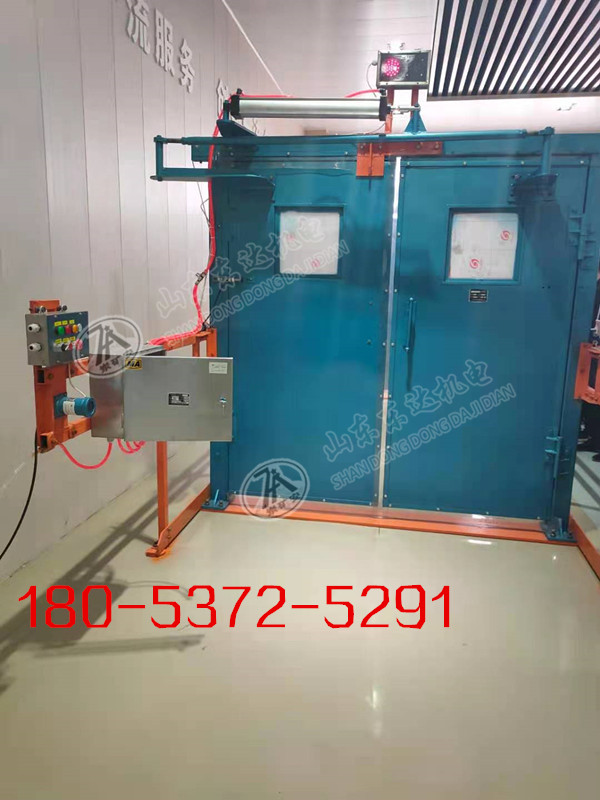

气控风门气动装置特点介绍
全气动风门控制装置，是适用于煤矿井下的风门控制设施，当行人通过风门时按动开门按钮，风门开启。通过后按动关门按钮，风门关闭。本装置结构简单、设计合理、使用可靠，避免人力拉动风门带来的危险，一定程度的保证了人身安全。本装置安装简单，只需要气源供气就可以实现风门的开闭，避免了复杂的电器安装。本装置内部设有互锁机构，当一道门打开的情况下，另一道门无法打开，保证了联络巷内两道风门不能同时打开。装置内设有泄压机构，当风门出现故障或者维修时，打开泄压阀就可以泄压，以便维修维护。

气控风门控制装置结构组成：

装置中各设备之间的联系功能

全气控大控制箱两台，就近放置在门外侧。内有气路控制回路，控制拉动风门气缸的动作。

全气控小控制箱两台，就近放置在门内侧。内有气动按钮，按钮按动的气路回馈大控制箱。

风门驱动开关的气缸2 件，风门本体及相应配件。联系人：刘经理18053725291,0537-3155291

本装置由2个大控制箱，2个小控制箱组成，一大一小置于一道门的内外两侧，一道风门打开另一道风门关闭，都可对风门实施控制。

气动风门控制装置工作原理：
本装置内的气动控制阀是控制气缸动作的主要元器件，当按动A门开门按钮时，气动控制阀控制气缸动作，推动风门打开，当A门风门打开时，A门大控制箱会给B门大控制箱一路气源，B风门是打不开的。按动A门关的按钮时，A门关闭，此时B门可以打开。当B门开启时，A门同样打不开。

当出现A门忘记关闭时，B门无法打开，人员无法通过B门，可以按动B控制箱的复位按钮，将忘记关闭的A风门关闭。反之亦然。复位按钮的作用为关闭另一道未关闭的风门。

当出现故障风门无法打开时，将气控箱一侧的手拉阀拉开，手拉阀拉开后，气缸泄压，此时风门可以手动推开。当故障排除后按下手拉阀，控制系统恢复正常工作。
