大功率直流接触器动作特性测试台

大功率直流接触器动作特性测试台适用于测试高压、大概率直流接触器（用于充电桩、电动四轮车、新能源汽车、休闲车、扫地机、制陶瓷机、拉坯车、砖车、清洁车、太阳能船、程控电源和不间断电源设备）的静动态特性参数。

主要功能如下：

a)接触器静态绝缘电阻测试功能；

b)接触器线包供电功能；

c)接触器动作波形捕获功能，导通电阻、吸合时间、吸合电流、吸合电压、断开时间等性能指标测试功能；

d)动作试验重复次数可编程，试验参数设定、试验数据记录、试验结果报表生成等功能。

主要技术参数：

a)主触点容量：450V/1000A；

b)线包供电电压：27V/20A，150V/5A；

c)电阻测量精度：0.1mΩ；

d)电压采集精度：0.1V；

e)绝缘电阻测量范围＞100MΩ；

f)通断检测精度：＜1uS；

g)控制模式：可编程设置。

设备测试软件特征：

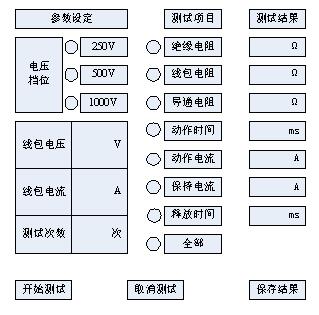

大功率直流接触器动作特性测试台操作运行软件能够完全控制设备实现自动化测试及测试结果报表的自动生成功能。其界面如图2所示。

a)软件能在WINDOWS XP或WINDOWS 7操作系统平台下，采用C++Build6开发软件设计；

b)软件能够根据不同功能按模块化要求进行软件设计，以提高程序的可读性、可移植性；

c)软件代码具有容错能力，能够进行测试结果判断和错误操作提醒；

d)软件界面美观，操作容易，测试结果保存为excel文件格式。

测试台结构特征：

测试平台及柜体选用2～3个高度≤1.5m的DELTA德尔塔机柜，效果图如图1所示，其中一个柜体为操作台柜体，工控机和测试产品安放在操作台顶部，另一个或二个柜体装放标准设备，柜体间的连线通过成型电缆通过航空插头对接。

设备使用条件：

a)满足海拔2500m以内的地区使用（室内）；

b)工作环境温度：0℃～+40℃；相对湿度≤93%；

c)运输和贮存温度：0℃～+60℃；相对湿度≤93%；

d)电源：AC220V±10％,50±5Hz。
