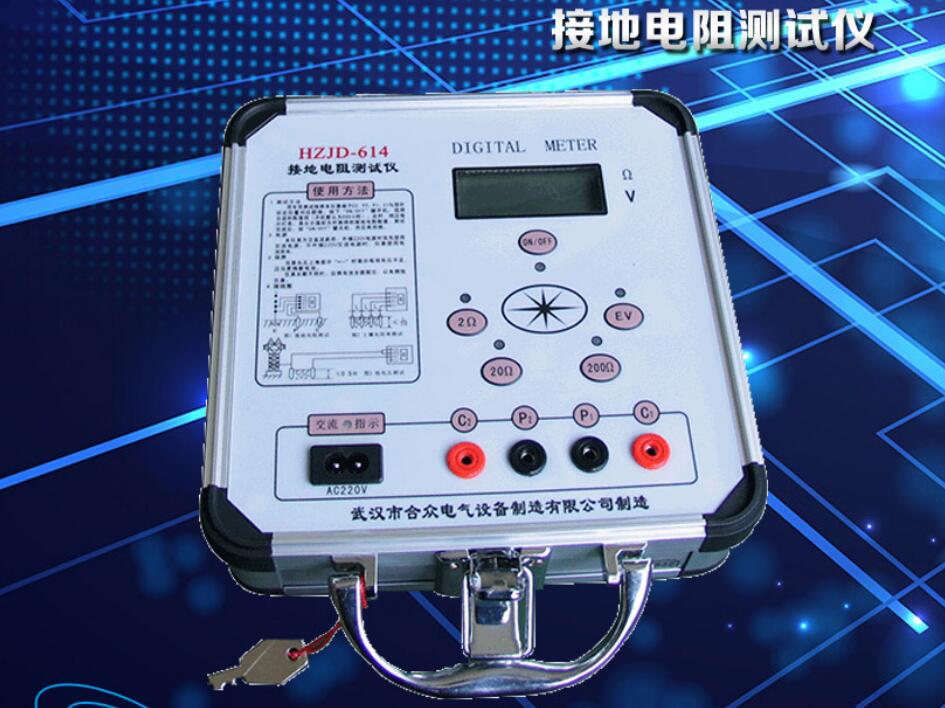

接地电阻测试仪测试端子设置要求

接地电阻测试仪的外表应整洁美观，不应有变形、缩痕、裂纹、划痕、剥落、锈蚀、袖污、变色等缺陷。文字、标志等应清晰、无误。

  结构，接地电阻测试仪的零件、部件、整件等应装配正确，牢固可靠。控制调节机构和指示装置应运行平稳，无阻滞和抖动现象。

  接地电阻测试仪的测试端子的设置应符合GB/T17949.1或DL475中接地电阻测试方法的要求。

  2、安全一般要求：接地电阻测试仪的安全性能应符合GB4793.1的有关规定。

  绝缘强度，接地电阻测试仪应能承受频率为50Hz，畸变系数不超过5兆的正弦交流试验电压lmin，而无击穿或飞弧，电晕放电效应和类似现象除外。

  对工作电压不大于300V的地阻仪，试验电压值为2.3kV，

  对工作电压大于300V的地阻仪，试验电压值按GB4793.1的规定。

  试验时试验电压应施加在：http://www.hzdq.com/index.php/index-view-aid-337.html。

  ——接地电阻测试仪测试端子与外壳之间;

  ——连接交流供电电源的插头或插座与测试端子之间;

  ——连接交流供电电源的插头或插座与外壳之间。

  1)擎告标志，武汉市合众电气接地电阻测试仪。

  B类接地电阻测试仪的外表测试端子附近应有“当心电击危险”鳖告标志，其标志图形应符合GB4793.1—1995中表1的符号12。

  2)试验引线及其端子

  B类接地电阻测试仪所附试验引线及其引线端子的绝缘强度应符合5.2.2，且与测试端子连接的引线端子不应是可触及件。

  3、测试频率

  B类接地电阻测试仪测试电流的频率应利于准确测试大型接地装置的工频接地电阻包括其电阻分量和电抗分量。 B类接地电阻测试仪测试电流的频率可不等于工频，但与工频50Hz的频率偏差不宜超过±l0Hz。
