新能源汽车教学实训台设计 比亚迪E5车身电器系统实训台

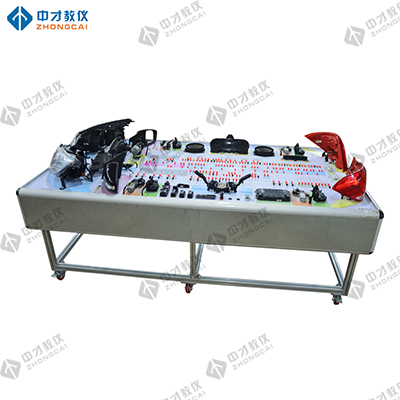

比亚迪E5车身电器系统实训台

一、产品概述

    该设备采用比亚迪E5纯电动汽车车身电器为基础，充分展示新能源汽车车身电器组成结构和工作过程。新能源汽车实训台架，适用于中高等职业技术院校，普通教育类学院和培训机构对纯电动汽车车身电器理论和维修实训的教学需要。

二、主要组成：

    灯光系统、车窗系统、门锁系统、雨刮系统、音响系统、后视镜系统、可移动台架、带所指的万向 脚轮等。

三、功能特点：

（1）实训台测量面板上绘有彩色喷绘电路图，采用8mm厚度的高强度亚克力板材喷绘而成，具有较大温差，耐磨，防潮，防腐蚀，不易变形，使用寿命长，色彩亮丽，不易褪色等特点。

（2）实训台采用卧式结构，将全车电器以平面的形式展开，各个系统按照原车相对位置摆放固定，线路清晰明了，与原车系统一致，检测方便，操作简单。

（3）实训台面板上安装有检测端子，新能源汽车实训室建设方案，可直接在面板上检测各传感器、执行器的电信号，如电阻、电压、电流、频率信号等。

（4）实训台采用国际标准铝合金型材搭建而成，具有质量轻、强度高、耐腐蚀、寿命长等特点，无需经过喷涂工艺，更加环保，外观更显美观高档，台架带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

四、技术参数：

外形尺寸：2400*1200*900mm(长*宽*高)

输入电源：AC220V±10% 50Hz

工作电源：DC12V
