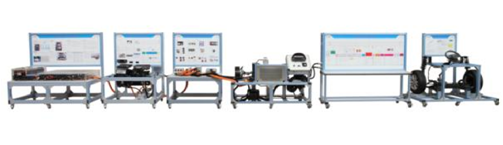

新能源汽车实训室建设 吉利帝豪EV300纯电动汽车动力电池实训台

吉利帝豪EV300纯电动汽车动力电池实训台

一、产品要求

本实训台采用该车型的充电系统实物为基础，包括检测面板、车载充电机.DC-DC转换、快速充电接口、慢速充电接口等，可真实展示新能源汽车充电系统的组成结构和工作过程。

二、功能要求

1、真实可运行的新能源汽车充电系统，与系统其他台架连接后，完成新能源汽车充电系统的组成结构和工作过程。

2、实训台测量面板上绘有彩色喷绘电路图，采用8mm厚度的高强度亚克力板材喷绘而成，具有耐较大温差，耐磨，防潮，防腐蚀，不易变形，使用寿命长，色彩亮丽，不易褪色等特点。面板打印有永不褪色的彩色电路图，表面喷涂光油；学员可直观对照电路图和电动汽车驱动系统实物，认识和分析控制系统的工作原理。

3、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

三、工艺标准：电路图板具有电路分析功能、图形线路采用亚克力板激光喷描而成，边框采用铝合金边框压紧镶嵌，美观大方。台架底座采用国标铝型材拼装而成的，底座安装有万向移动脚轮，线路分布合理，电器安装严格按照GB国家电气行业标准组织生产及实施。

四、教学功能：

技能实训项目：

1、充电系统与其他系统线束连接运行实训项目

2、充电系统构造原理教学实训项目

检测教学项目：

1、充电系统信号检测教学项目

2、充电系统诊断检测教学项目
