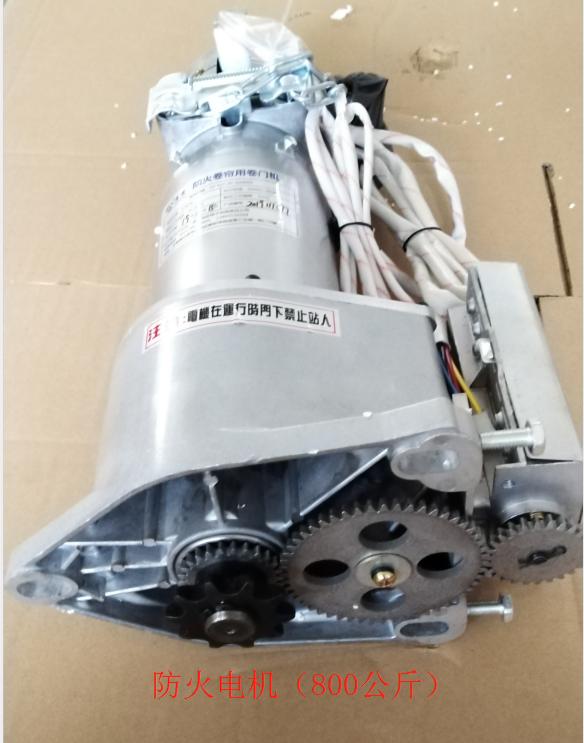

防火卷帘用卷门机FJJ617-3P-XA800型

安装与调试

1.产品统一按右安装方式制造（从屋内向门外看），若左安装须将制动客体四个锁紧镙丝放松，即旋转手拉链的壳体180°后重新锁紧，按钮开关线白(上)绿(下)色须对调。

2.链轮支架板可按具体需要参照图3所示水平安装或在0°^ 45°范围内选择安装固定，当链轮支架板不为水平安装时，应旋转制动壳体使环手拉链条自然垂直向下，同时特别注意壳体与电机端盖接合处的配合，确定没有间隙后，将四个螺钉（对角均匀）拧紧，避免应拧力过大使壳体裂纹，影响制动刹车效果。

卷帘（门）机应水平安装，门帘卷轴应同心、水平，帘片无滞卡现象。

调节链条下垂度为3^6mm（在转轴末挂门帘前调整）。

严禁提拎电机引线套管。

卷帘（门）机供电外接电源线截面不小于1.0mm²。

特别注意防潮湿、雨淋，避免电动卷帘（门）机电器短路，导致卷帘（门）电机烧坏。

请按规定接好底线！
