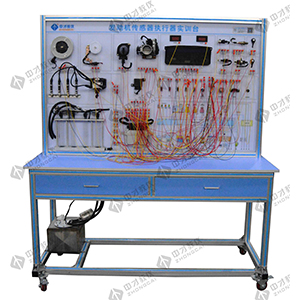

汽车电气实训设备 发动机传感器执行器实验台

发动机传感器执行器实训台

一、安全警告和注意事项

● 在使用该设备之前，请仔细阅读本说明书，以便正确操作。

● 设备运行时，切勿触摸带电及转动部位。

● 如电源线有破损请不要开机使用，设备摔落或受损时请在专业人员检查后才可使用。

● 不要让电源线悬挂在桌边、椅边、柜台边，也不要接触热的部分或正在转动的风扇页。

● 如需扩充的电源线，电源线的等级要大于等于原设备电源线。比设备原电源线等级差的电源线会过热。

● 不使用设备时不要连接电源线插头。汽修教学设备，不要通过拉电源线来拔插头，应用手将插头取下。

● 存放设备前应将线松软的绕好。

● 操作者的头发、衣服、手指或身体其他部位应远离设备运转部位。

● 为了防止受电击，不要在潮湿的部位接触工作的设备或在雨中操作设备。

● 当发现设备有过热、异响等异常时，需及时检查，不能解决时在专业人员检查后才能使用，以免造成严重故障。

● 请按手册中的方法操作设备。

1-2 产品参数

1.车型：大众桑塔纳

2.工作电源：220V

3.产品尺寸：1600*600*1800mm

1-3产品功能介绍

1.  设备面板上安装有大众桑塔纳AJR发动机的电控系统元件，摆放科学，方便教学；

2.  设备面板上安装有接线端子，接线端子与元器件实物相连，用专用连接线按电路图正确连接后，发动机电控系统可以正常运行；

3.  亦可直接在面板上面检测各元件的数值，汽修实训设备，模拟系统的工作，更便于教学。

1-4 电器元件说明

（1）接线/检测端子：由传感器/执行器/控制单元插头引出，针脚完全对应电路图；

（2）发动机控制单元：接收传感器信号，按程序给执行器发出指令；

（3）曲轴位置传感器：获取曲轴转速信号；

（4）凸轮轴位置传感器：获取凸轮轴位置信号；

（5）空气流量计：获取进气量信号；

（6）节气门：控制进气量及怠速控制；

（7）组合仪表：显示转速、水温、燃油表等数据；

（8）水温传感器：监测发动机冷却液温度；

（9）氧传感器：监测尾气含氧量，以调节合适喷油量；

（10）爆震传感器：监测气缸爆震信号，以调整合适点火时刻；

（11）碳罐电磁阀：用于释放油箱内的汽油蒸汽到进气管，减少排放；

（12）进气温度传感器：用于监测进气温度以调整喷油量；

（13）防盗控制单元：用于监测钥匙芯片是否匹配于防盗系统，本防盗器密码：XXX；

（14）点火系统：产生高压电火花，以点燃气缸内的混合气；

（15）喷油系统：将有压力的燃油雾化喷射进气缸内；

（16）发动机系统电路图：按照此原理图，将上述各个传感器执行器正确连接好，即可使发动机电控系统正常工作；

1-5教学功能

1.   发动机电控系统整体认知；

2.   发动机电控系统包括的传感器及执行器认识；

3.   能够演示发动机电控系统传感器和执行器的工作过程。

4.   能够训练学生的看图能力。

5.   能够训练学生的接线动手能力。

6.   能够方便演示缺少传感器信号对发动机控制系统的影响。

能够方便测量电控系统工作时的传感器执行器信号电压电阻等。

三、操作使用说明

一、使用前的准备工作：

1.   检查各电线连接处有无连接好；

2.   检查各电线是否有破损的地方，如有应用电工胶布包好，以防止漏电产生短路；

3.   点火开关处于断开状态；

4.   使用前必须将四个脚轮锁死，汽车教学设备，平时挪动试验台时把握好方向和速度，切勿发生碰撞。

二、操作使用说明：

1.按照电路展架图上的电路图，用专用连接线将实训台上的电器元件正确连接好。

1.将220V电源插头插上；

2.转动点火开关钥匙到IG位置，检查组合仪表上各指示是否正常；

3.扭动调速器旋钮，此时电机带动曲轴信号盘工作，点火系统实现点火动作，喷油系统按正确顺序喷油，仪表出显示温度及转速等信号；

四、产品保养

日常保养与维护

1、爱护机器，定期清洁设备尘土。

2、设备应放在无阳光直射且通风良好的房间内，防止线路老化、设备生锈和端子锈蚀。

3、定期检查线路，发现线路老化、端子锈蚀、端子松动等异常现象，及时处理。
