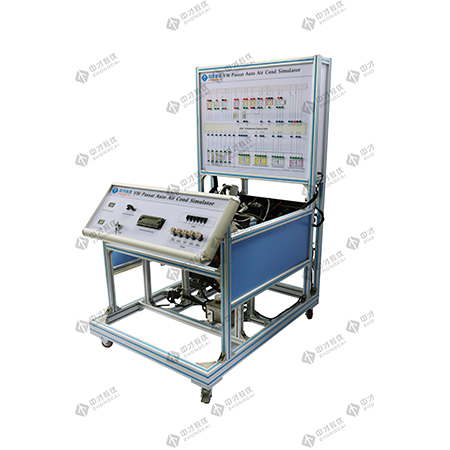

汽车维修实训设备 帕萨特自动空调实训台

帕萨特自动空调实训台

一、产品简介：

该实验实训系统以带空调控制功能的“Climatronic”汽车空调系统为基础，主要用于汽车空调系统工作过程的演示、保养维修、故障诊断等操作实训。该系统设计简洁真实，保证教学过程的实践性。系统功能全面，可真实运行，能够进行空调冷媒的排除和加注实训。

二、功能特点：

1.真实可运行的汽车自动空调系统，充分展示汽车自动空调系统的组成结构和工作过程。

2.由三相电机做动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调制冷系统的工作过程以及工作原理；由加热器作为热源，操作空调控制面板，可真实演示汽车自动空调制热系统的工作过程及工作原理。

3.实训台面板上安装有温度表，可实时显示进出风口温度的变化。

4. 实训台测量面板上绘有彩色喷绘电路图，安装有检测端子、可直接在面板上检测各传感器、执行器、自动空调控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

5.实训台配备故障设置系统，可以设置一个及多个常见的故障来模拟空调系统的电路故障，以达到考试考核的目的。

6. 实训台安装有诊断座，可连接专用或通用型汽车解码器，对自动空调系统实行读取故障码、清除故障码、读取数据流等自诊断功能。

三、教学内容：

1. 空调系统的安装配置和起动运行

2. 了解空调系统在提高汽车舒适和安全方面的作用

3. 掌握制冷技术的基础知识

4. 掌握空调系统的工作原理

5. 能够独立列举和解释空调系统的元件

6. 了解如何处理制冷剂以及与之有关的法规

7. 独立对空调系统进行故障排查、保养和维修

8. 了解汽车车厢的开环和闭环温控系统的工作原理

四、技术参数：

1.外形尺寸：1300×1000×1800mm(长×宽×高)

2.动力电源：AC 380V±10% 50Hz(三相四线)

3.输入电源；AC 220V±10% 50Hz

4.工作电源；DC12V

5.制 冷 剂：R134a
